Productdetails
Plaats van herkomst: Shanghai, China,
Merknaam: TANKII
Certificering: ISO SGS
Modelnummer: Ni80mo5/Mu 80
Betaling & het Verschepen Termijnen
Min. bestelaantal: Overeen te komen
Prijs: negotiable
Verpakking Details: houten geval
Levertijd: 7-15 het werkdagen
Betalingscondities: L/C, T/T, Western Union
Levering vermogen: 200 ton per maand
Materiaal: |
Permalloy |
Naam: |
1J85 |
Dikte: |
0.03mm |
Diameter: |
0.02mm |
vorm: |
Pijp/draad/staaf/strook/plaat/rol |
Norm: |
ASTM/GB |
Materiaal: |
Permalloy |
Naam: |
1J85 |
Dikte: |
0.03mm |
Diameter: |
0.02mm |
vorm: |
Pijp/draad/staaf/strook/plaat/rol |
Norm: |
ASTM/GB |

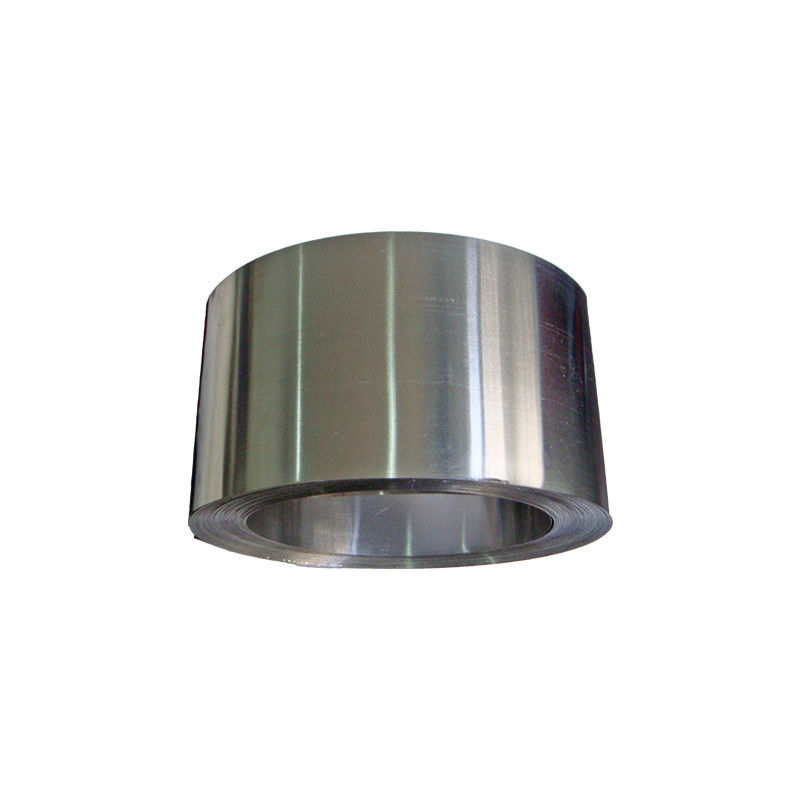

Zachte Magnetische Legeringenstrook 1j85/het Permalloy van E11c/van Ni80mo5/van 1j79/Mu 80 voor Transformatorkern
Permalloy
Het permalloy is een nikkel-ijzer, zachte magnetische legering die 80%-nikkel bevatten. Hoofdzakelijk gebruikt op twee gebieden, voor energieomzetting en informatieverwerking
In macht heeft de industrie, hoofdzakelijk in het hoge magnetische veld een hoge magnetische inductie en een laag kernverlies van de legering. In de elektronische industrie, hoofdzakelijk bij lage of middelgrote legering die een hoge magnetische doordringbaarheid en een lage dwangkracht hebben. Bij hoge frequenties zal op een dunne strook of legerings een hoger weerstandsvermogen worden gemaakt. Gewoonlijk met blad of strook.
De zachte magnetische materialen in ruil voor gebruik, wegens de afwisselende magnetische wervelstromen worden veroorzaakt binnen het materiaal, resulterend in het verlies, kleiner de weerstand van de legering, groter de dikte, hoger de frequentie van het afwisselende magnetische veld, grotere wervelstroomverliezen, magnetisch verminder meer. Voor dit, moet het materiaal tot dunner die blad (band), en de oppervlakte worden gemaakt met een het isoleren laag, of het gebruik van bepaalde methodes aan de oppervlakte met een laag wordt bedekt een oxyde het isoleren laag, dergelijke de elektroforesedeklaag van het legeringen algemeen gebruikte magnesiumoxide te vormen.
Ijzer-nikkel legering meestal in het afwisselende magnetisch veldgebruik, hoofdzakelijk voor jukijzer, relais, Kleine Machtstransformatoren en magnetisch beschermd.
Chemische Samenstelling
| Samenstelling | % | C | P | S | Mn | Si | Ni | Mo | Cu | Fe |
| Inhoud | min | 0,30 | 0,15 | 77.0 | 4.00 | Bal | ||||
| maximum | 0,03 | 0,02 | 0,02 | 0,60 | 0,30 | 80.0 | 5.00 | 0,20 |
Fysische eigenschappen
| Dichtheid (g/cm3) | 8.74 |
| Lineaire uitbreidingscoëfficiënt (10-6 ºC-1) | 10.90~11.20 |
| Weerstandsvermogen (μΩ·m) | 0,56 |
| Curiepunt (ºC) | 400 |
| Verzadigingsmagnetostriction coëfficiënt (10-6) | 0,5 |
| Smeltpunt (ºC) | - |
Magnetisch Bezit
| Rang | Specificatie | D/mm |
μ0,08 /(mH/m) |
μm /(mH/m) |
Bs/T | Hc (A/m) |
| ≥ | ≤ | |||||
| Permalloy | Koudgewalste Stroken | 0.005-0.01 | 20.0 | 87.5 | 0,70 | 4.8 |
| 0.02-0.04 | 22.5 | 100.0 | 0,70 | 3.6 | ||
| 0.05-0.09 | 35.0 | 137.5 | 0,70 | 2.4 | ||
| 0.10-0.19 | 37.5 | 187.5 | 0,70 | 1.6 | ||
| 0.20-0.34 | 50.0 | 225.0 | 0,70 | 1.2 | ||
| 0.35-1.00 | 62.5 | 312.5 | 0,70 | 0,8 | ||
| 1.10-2.50 | 50.0 | 187.5 | 0,70 | 1.2 | ||
| 2.51-3.00 | 43.8 | 150.0 | 0,70 | 1.44 | ||
| Warmgewalste Strook | 3-22 | 37.5 | 125.0 | 0,70 | 1.6 | |
| Warmgewalste Bar | 8-100 | 37.5 | 125.0 | 0,70 | 1.6 | |
| Rang | Specificatie | δ/mm | 0.1A/m, μ1/(mH/m) | |||
| 600Hz | 400Hz | 1kHz | 10kHz | |||
| ≥ | ||||||
| Permalloy | Koudgewalste Stroken | 0,02 | - | - | 20.0 | 15 |
| 0,05 | - | - | 31.3 | 11.3 | ||
| 0,10 | - | 31.3 | 25.0 | - | ||
| 0,20 | - | 23.8 | 10.0 | - | ||
| 0,35 | 38 | 12.5 | - | - | ||
Stijl van Levering
| Legeringennaam | Type | Afmeting | |
| Permalloy | Draad | D= 0.05~8mm | |
| Permalloy | Strook | W= 5~1000mm | T= 0.1~1.0mm |
| Permalloy | Folie | W= 10~100mm | T= 0.01~0.1mm |
| Permalloy | Bar | Dia= 8~100mm | L= 50~1000mm |
