Productdetails:
|
| Materiaal: | Ni77Mo4Cu5 | Diameter: | 0.025.0mm |
|---|---|---|---|
| Dichtheid: | 8.6 g/cm3 | Resisivity: | 0,55 |

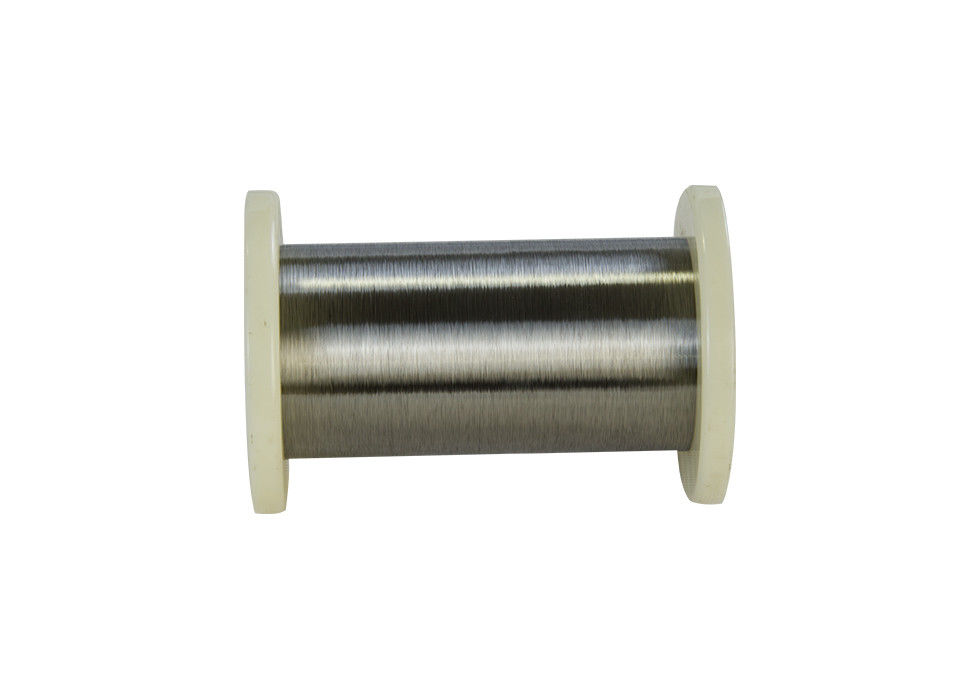

| Curiepunt: | 350 C | Vorm: | ronde draad, |
| HS code: | 75052200 | Verlenging: | 2%Min. |
| Hoogtepunt: | Ni77Mo4Cu5 Zachte Magnetische Legering,Permalloy Zachte Magnetische Legering,Hoge Doordringbaarheids Zachte Magnetische Legering |
||
1J77 (Zachte magnetische legering)
1J77 is een nikkel-ijzer magnetische legering, met ongeveer 80%-nikkel en 20%-ijzerinhoud. Uitgevonden in 1914 door fysicus Gustav Elmen bij de Laboratoria van de Kloktelefoon, is het opmerkelijk voor zijn zeer hoge magnetische doordringbaarheid, die het als magnetische kernmateriaal in elektro en elektronisch materiaal, en ook in magnetische beveiliging aan blokmagnetische velden nuttig maakt. De commerciële permalloylegeringen hebben typisch relatieve doordringbaarheid van rond 100.000, in vergelijking met verscheidene duizend voor gewoon staal.
Naast hoge doordringbaarheid, zijn zijn andere magnetische eigenschappen lage coercivity, dichtbij nul magnetostriction, en significante anisotrope magneto-weerstand. Lage magnetostriction is kritiek voor industriële toepassingen, die het toelaten om in dunne films worden gebruikt waar de veranderlijke spanningen anders een rampzalig grote variatie in magnetische eigenschappen zouden veroorzaken. Kan het elektroweerstandsvermogen van het permalloy variëren zo zoals veel 5% afhankelijk van de sterkte en de richting van een toegepast magnetisch veld. Het permalloy heeft typisch de gezicht gecentreerde kubieke kristalstructuur met een rooster constant van ongeveer 0,355 NM in de buurt van een nikkelconcentratie van 80%. Een nadeel van permalloy is dat het niet zeer kneedbaar of uitvoerbaar is, zodat worden de toepassingen die gedetailleerde vormen, zoals magnetische schilden vereisen, gemaakt van andere hoge doordringbaarheidslegeringen zoals mu metaal. Het permalloy wordt gebruikt in transformatorlamineringen en magnetische opnamehoofden.
1J77 wijd gebruikt in de radio-electronische industrie, precisieinstrumenten, afstandsbediening en automatische controlesysteem.
Normale composition%
| Ni | 75.5~78 | Fe | Bal. | Mn | 0.3~0.6 | Si | 0.15~0.3 |
| Mo | 3.9~4.5 | Cu | 4.8~6.0 | ||||
| C | ≤0.03 | P | ≤0.02 | S | ≤0.02 |
Typische Mechanische eigenschappen
| Opbrengststerkte | Treksterkte | Verlenging |
| Mpa | Mpa | % |
| 980 | 980 | 2~40 |
Typische Fysische eigenschappen
| Dichtheid (g/cm3) | 8.6 |
| Elektroweerstandsvermogen bij 20ºC (Om*mm2/m) | 0,55 |
| Coëfficiënt van lineaire uitbreiding (20ºC~200ºC) X10-6/ºC | 10.3~11.5 |
| Verzadigingsmagnetostriction coëfficiënt λθ/10-6 | 2.4 |
| Curiepunt Tc/ºC | 350 |
De magnetische eigenschappen van legeringen met hoge doordringbaarheid op zwakke gebieden |
|||||||
| 1J77 | Aanvankelijke doordringbaarheid | Maximumdoordringbaarheid | Coercivity | De intensiteit van de verzadigings magnetische inductie | |||
| Сold-gerold strookblad. Dikte, mm |
μ0.08/(mH/m) | μm/(mH/m) | Hc/(A/m) | BS T | |||
| ≥ | ≤ | ||||||
| 0,01 mm | 17.5 | 87.5 | 5.6 | 0,75 |
|||
| 0.1~0.19 mm | 25.0 | 162.5 | 2.4 | ||||
| 0.2~0.34 mm | 28.0 | 225.0 | 1.6 | ||||
| 0.35~1.0 mm | 30.0 | 250.0 | 1.6 | ||||
| 1.1~2.5 mm | 27.5 | 225.0 | 1.6 | ||||
| 2.6~3.0 mm | 26.3 | 187.5 | 2.0 | ||||
| koudgetrokken draad | |||||||
| 0,1 mm | 6.3 | 50 | 6.4 | ||||
| Bar | |||||||
| 8-100 mm | 25 | 100 | 3.2 | ||||
| Wijze van thermische behandeling 1J77 | |
| Onthardende media | Vacuüm met een overblijvende druk niet hoger dan 0.1Pa, waterstof met een dauwpunt van niet hoger dan minus 40 ºC. |
| Het de het verwarmen temperatuur en tarief | 1100~1150ºC |
| Holdingstijd | 3~6 |
| Het koelen tarief | Met 100 ~ 200 ºC/koelde h aan 600 ºC, snel gekoeld aan 300ºC |
Stijl van levering
| Legeringennaam | Type | Afmeting | ||
| 1J77 | Draad | D= 0.1~8mm | ||
| 1J77 | Strook | W= 8~390mm | T= 0.3mm | |
| 1J77 | Folie | W= 10~100mm | T= 0.01~0.1 | |
| 1J77 | Bar | Dia= 8~100mm | L= 50~1000 | |
FAQ
1. Wat is de minimumhoeveelheidsklant kan opdracht geven tot?
Als wij uw grootte in voorraad hebben, kunnen wij om het even welke hoeveelheid verstrekken u wilt.
Als wij niet, voor spoeldraad hebben, kunnen wij 1 spoel, over 2-3kg produceren. Voor roldraad, 25kg.
2. Hoe kunt u voor klein steekproefbedrag betalen?
Wij hebben ook o.k. de rekening van de Western Union, directe overboeking voor steekproefbedrag.
3. De klant heeft geen uitdrukkelijke rekening. Hoe ons de levering voor steekproeforde zullen schikken?
Enkel behoefte om uw adresinformatie te verstrekken, zullen wij de uitdrukkelijke kosten controleren, kunt u de uitdrukkelijke kosten samen met steekproefwaarde schikken.
4. Wat is onze betalingstermijnen?
Wij kunnen de betalingstermijnen van LC ook goedkeuren T/T, het afhankelijk van levering en totaal bedrag. Spreek meer in detail na het krijgen van uw gedetailleerde vereisten.
5. Verstrekt u vrije steekproeven?
Als u verscheidene meters wilt en wij voorraad van uw grootte hebben, kunnen wij verstrekken, klantenbehoefte om de Internationale uitdrukkelijke kosten te dragen.
6. Wat is onze werktijd?
Wij zullen u antwoord door e-mail/hulpmiddel van het telefoon het Online contact binnen 24 uren geven. Geen kwestie werkdag of vakantie.
