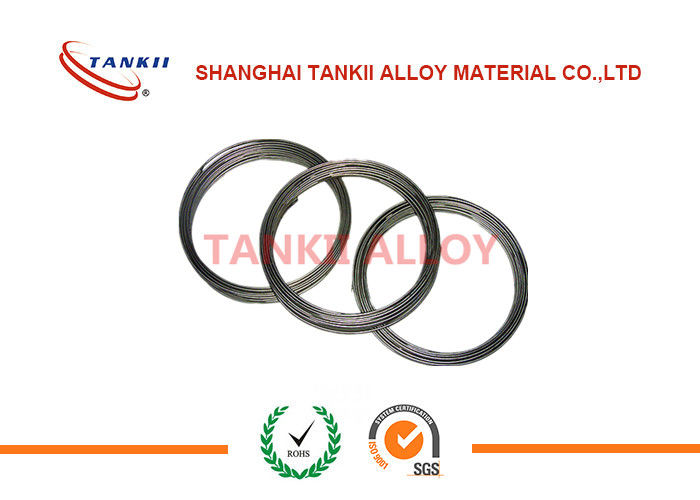

Mineraal Geïsoleerde SS316-Thermokoppelkabel met Stevig/Vastgelopen Leidertype





De thermokoppelkabel kan ook als instrumentatiekabels worden genoemd, aangezien zij voor de meting van de procestemperatuur worden gebruikt. De bouw is gelijkaardig aan de kabel van de paarinstrumentatie maar het leidermateriaal is verschillend. De thermokoppels worden gebruikt in processen aan betekenistemperatuur en met de pyrometers voor aanwijzing en controle verbonden. Het thermokoppel en de pyrometer worden elektrisch geleid door de kabels van de thermokoppeluitbreiding/thermokoppel het compenseren kabels. De leiders die voor deze thermokoppelkabels worden gebruikt worden vereist om gelijkaardige thermo-elektrische (emf)-eigenschappen te hebben zoals dat van het thermokoppel dat voor het ontdekken van de temperatuur wordt gebruikt.



Ons type van installatie hoofdzakelijk vervaardiging KX, NX, EX, het compenseren van JX, van NC, van TX, van SC/RC, van KCA, KCB-draad voor thermokoppel, en zij worden gebruikt in de instrumenten en de kabels van de temperatuurmeting. Onze thermokoppel veredelingsproducten allen worden gemaakt verblijvend door GB/T 4990-2010 ‚Legeringsdraden van uitbreiding en het compenseren kabels voor thermokoppels‘ (Chinese Nationale Norm), en ook iec584-3 ‚Thermokoppeldeel 3 het compenseren tot draad‘ (Internationale norm).



Het vertegenwoordigen van de compensatie/de uitbreiding. draad:

  thermokoppel code+C/X, b.v. Sc, KX

C: Plotseling voor compensatie, betekent dat de legering van de compensatiedraad gelijkaardige karakters met de legering van het thermokoppel in een bepaalde temperatuurwaaier heeft.



Bovendien, MI kabel, gepantserde kabel, geëmailleerde draad kan vanaf uw verzoek worden geproduceerd.





• Het verwarmen – Gasfornuizen voor ovens
• Het koelen – Diepvriezers
• Motorbescherming – Temperaturen en oppervlaktetemperaturen
• Controle op hoge temperatuur – Ijzerafgietsel





Thermokoppelcode	Bedrijf-Type	Bedrijf-Draadnaam	Positief		Verbied
			Naam	Code	Naam	Code
S	Sc	koper-constantan 0,6	koper	SPC	constantan 0,6	SNC
R	RC	koper-constantan 0,6	koper	RPC	constantan 0,6	RNC
K	KCA	Ijzer-Constantan22	Ijzer	KPCA	constantan22	KNCA
K	KCB	koper-constantan 40	koper	KPCB	constantan 40	KNCB
K	KX	Chromel10-NiSi3	Chromel10	KPX	NiSi3	KNX
N	NC	Ijzer-Constantan 18	Ijzer	NPC	constantan 18	NNC
N	NX	NiCr14Si-NiSi4Mg	NiCr14Si	NPX	NiSi4Mg	NNX
E	EX	NiCr10-Constantan45	NiCr10	EPX	Constantan45	ENX
J	JX	Ijzer-Constantan 45	Ijzer	JPX	constantan 45	JNX
T	TX	koper-constantan 45	koper	TPX	constantan 45	TNX
De kleur van Isolatie en Schede
Type	Isolatiekleur		Schedekleur
	Positief	Verbied	G		H
			/	S	/	S
SC/RC	ROOD	GROEN	ZWART	GRIJS	ZWART	GEEL
KCA	ROOD	BLAUW	ZWART	GRIJS	ZWART	GEEL
KCB	ROOD	BLAUW	ZWART	GRIJS	ZWART	GEEL
KX	ROOD	ZWART	ZWART	GRIJS	ZWART	GEEL
NC	ROOD	GRIJS	ZWART	GRIJS	ZWART	GEEL
NX	ROOD	GRIJS	ZWART	GRIJS	ZWART	GEEL
EX	ROOD	BRUIN	ZWART	GRIJS	ZWART	GEEL
JX	ROOD	PURPER	ZWART	GRIJS	ZWART	GEEL
TX	ROOD	WIT	ZWART	GRIJS	ZWART	GEEL
Nota: G--Voor algemeen gebruik H--Voor hittebestendig gebruik S--Heeft de Normale klasse van de precisieklasse geen teken
