Productdetails
Plaats van herkomst: Shanghai, China
Merknaam: Tankii
Certificering: ISO9001:2015
Modelnummer: 1Cr13Al4
Betaling & het Verschepen Termijnen
Min. bestelaantal: 50kg
Prijs: Negotiated price
Verpakking Details: Spoel in karton, indien nodig met het triplexgeval van de triplexpallet o of volgens de eisen van de
Levertijd: 25-30 dagen
Betalingscondities: L/C, T/T, Western Union, Paypal
Levering vermogen: 200+TON+MONTH
Breedte: |
5310mm |
Oppervlakte: |
Helder, glad en schoon |
Proefproef: |
Beschikbaar |
Dikte: |
Vereiste grootte |
Toepassing: |
Resistenten voor etsen |
Andere Rang: |
0Cr23Al5, 0Cr25Al5, enzovoort... |
Breedte: |
5310mm |
Oppervlakte: |
Helder, glad en schoon |
Proefproef: |
Beschikbaar |
Dikte: |
Vereiste grootte |
Toepassing: |
Resistenten voor etsen |
Andere Rang: |
0Cr23Al5, 0Cr25Al5, enzovoort... |

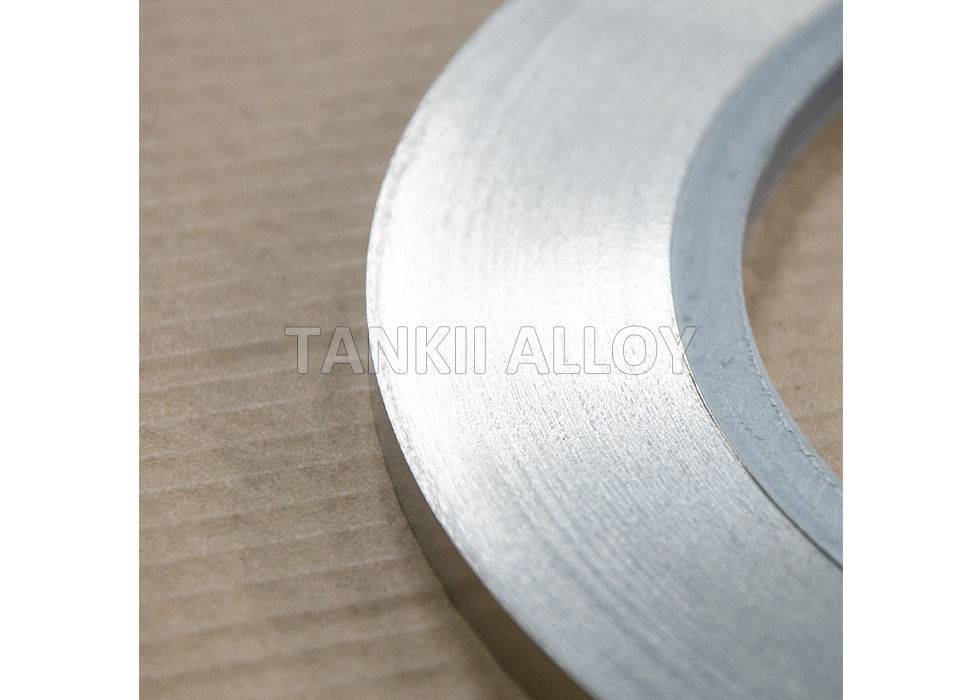

FeCrAl-legering helder platte strook / breedte strook 1Cr13Al4-legeringsstrook gebruikt voor locomotiefweerstanden
Fecral Alloys and Nickel-chromium alloys have been chosen to be the resistive material for embedded resistor because nickel-chromium alloys possess high electrical resistivity that is widely used for thin film resistors [1De plaatweerstand van nikkelchroomfolie met een chroomgehalte van 20% kan tot 2-3 kilo ohm bedragen en toch een goede stabiliteit behouden.De temperatuurcoëfficiënt 1 van weerstand (TCR) voor bulk nikkelchroomlegering is ongeveer 110 ppm/°CDoor een kleine hoeveelheid silicium en aluminium te legeren met nikkelchroom wordt de temperatuurstabiliteit verder verbeterd.
Toepassing:
Resistoren die in een gedrukt bedradingsbord zijn ingebed, zullen een mogelijkheid bieden om pakketten te miniaturiseren met een hogere betrouwbaarheid en betere elektrische prestaties.Het integreren van de weerstandsfunctionaliteit in het laminaatsubstraat maakt het oppervlak van de PWB vrij dat wordt verbruikt door discrete componenten, waardoor de functionaliteit van het apparaat wordt vergroot door de plaatsing van meer actieve componenten.die ze praktisch maken voor gebruik in een verscheidenheid van toepassingenNickel en chroom worden gelegeerd met silicium en aluminium om de temperatuurstabiliteit te verbeteren en de thermische weerstandscoëfficiënt te verlagen.Een dunne filmresistieve laag op basis van nikkelchroomlegeringen is continu op rollen van koperen folie afgezet om een materiaal voor ingebedde weerstand toepassingen te creërenDe dunne filmresistieve laag tussen koper en laminaat kan selectief gegraveerd worden om discrete weerstanden te vormen.Door de dikte van de legeringen te controlerenIn dit artikel worden twee nikkelchroommaterialen vergeleken in hun etseringsmethoden, uniformiteit, vermogenshandel, thermische prestaties,adhesie- en etseringsresolutie.
| Merknaam | 1Cr13Al4 | 0Cr25Al5 | 0Cr21Al6 | 0Cr23Al5 | 0Cr21Al4 | 0Cr21Al6Nb | 0Cr27Al7Mo2 | |
| Hoofd chemische samenstelling in % | Cr | 12.0-15.0 | 23.0-26.0 | 19.0-22.0 | 22.5-24.5 | 18.0-21.0 | 21.0-23.0 | 26.5-27.8 |
| Al | 4.0-6.0 | 4.5-6.5 | 5.0-7.0 | 4.2-5.0 | 3.0-4.2 | 5.0-7.0 | 6.0-7.0 | |
| RE | geschikt bedrag |
geschikt bedrag |
geschikt bedrag |
geschikt bedrag |
geschikt bedrag |
geschikt bedrag |
geschikt bedrag |
|
| Fe | Rust | Rust | Rust | Rust | Rust | Rust | Rust | |
| Nb0.5 | Mo1,8-2.2 | |||||||
| Max.continuïteit service temp.of element (oC) |
950 | 1250 | 1250 | 1250 | 1100 | 1350 | 1400 | |
| Resistiviteit μΩ.m,20oC |
1.25 | 1.42 | 1.42 | 1.35 | 1.23 | 1.45 | 1.53 | |
| Dichtheid (g/cm3) |
7.4 | 7.10 | 7.16 | 7.25 | 7.35 | 7.10 | 7.10 | |
| Thermische geleidbaarheid KJ/m.h.oC |
52.7 | 46.1 | 63.2 | 60.2 | 46.9 | 46.1 | 45.2 | |
| Coëfficiënt van uitbreiding van de lijnen α×10-6/oC |
15.4 | 16.0 | 14.7 | 15.0 | 13.5 | 16.0 | 16.0 | |
| Smeltpunt C | 1450 | 1500 | 1500 | 1500 | 1500 | 1510 | 1520 | |
| Treksterkte MPa |
580 tot en met 680 | 630 tot en met 780 | 630 tot en met 780 | 630 tot en met 780 | 600-700 | 650-800 | 680-830 | |
| Verlenging bij scheuringspercentage |
> 16 | > 12 | > 12 | > 12 | > 12 | > 12 | > 10 | |
| Verandering van oppervlakte % |
65-75 | 60 tot 75 | 65-75 | 65-75 | 65-75 | 65-75 | 65-75 | |
| Herhaling van het buigen frequentie ((F/R) |
> 5 | > 5 | > 5 | > 5 | > 5 | > 5 | > 5 | |
| Hardheid ((H.B.) | 200 tot 260 | 200 tot 260 | 200 tot 260 | 200 tot 260 | 200 tot 260 | 200 tot 260 | 200 tot 260 | |
| Micrografisch structuur |
Ferriet | Ferriet | Ferriet | Ferriet | Ferriet | Ferriet | Ferriet | |
| Magnetische eigenschappen |
Magnetische | Magnetische | Magnetische | Magnetische | Magnetische | Magnetische | Magnetische | |
