Dia van het de Draadkoper van 0,1 - 10 Mm de Email Met een laag bedekte Leider van het het Aluminiumroestvrije staal

Dia van het de Draadkoper van 0,1 - 10 Mm de Email Met een laag bedekte Leider van het het Aluminiumroestvrije staal

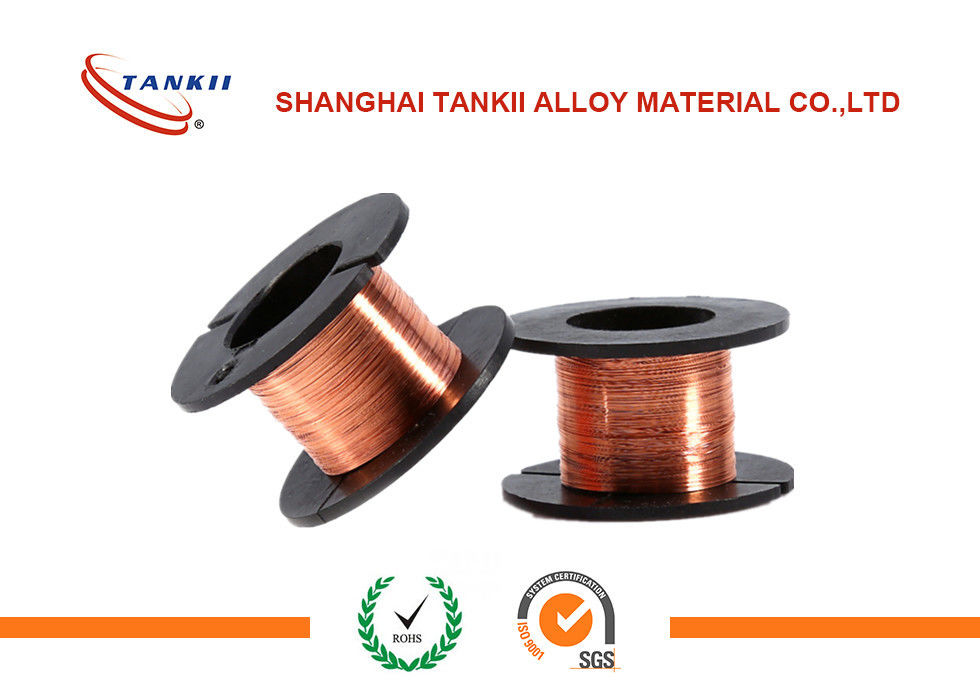

De geëmailleerde draad is koperdraad met een dunne laag van isolatie, en in een verscheidenheid van toepassingen met inbegrip van transformatoren, gekronkelde rollen, motoren, solenoïden, en instrumenten gebruikt. Het ruwe koper wordt getrokken om aan specifieke die groottevereisten te voldoen op de Verenigings (NEMA) worden gebaseerd normen de van de Nationale Elektrofabrikant. Deze magneetdraad voldoet aan de norm mw-35-c van NEMA voor werkende temperatuur (200°C/392°F) en isolatiemake-up. De isolatie wordt gemaakt van gewijzigde Polyester met een Polyamideimide-overjas, en beschermt de gerolde draad tegen het kortsluiten. De eigenschappen op hoge temperatuur van deze draad maken het voor strenge thermische overbelastingstoepassingen geschikt.

Draadtype: Geëmailleerde het Roestvrije staaldraad van het Koperaluminium

Diameter: 0.1-10 mm

Kleur: Natuurlijk of aangepast

Isolatie: Polyesterw Polyamideimide Overjas

NEMA-Beschrijving: Mw-35-c

Bouw: Zware min-Nom

Temperatuurclassificatie: als geëiste douane

Voorbeeld Specifocation:

Toepassing in Transformator

Een transformator is een apparaat dat elektrische energie van één kring aan een andere door zijn rollen (winding) overbrengt. De eigenschappen nodig voor motorwinding zijn gelijkaardig aan die nodig voor transformatoren, maar met het extra vereiste om mechanische trilling en middelpuntvliedende krachten bij werkende temperaturen te weerstaan.

De transformatorwinding wordt normaal gemaakt van koper maar het aluminium is een geschikte concurrent waar het gewicht en de eerste kosten determinanten zijn.

In Noord-Amerika, is het aluminium de overheersende keus van het winden van materiaal voor zwakstroom, droog-typetransformatoren groter dan 15 kilovolt-ampères (kVA). Op het meeste ander gebied van de wereld, is het koper het overheersende windende materiaal. Het kopen de besluiten zijn over het algemeen een functie van verlieswaardevaststellingen in munt per kilowatt worden uitgedrukt.

Het koper voor de vervaardiging van transformatorwinding is wordt gebruikt in de vorm van draad voor kleine producten en strook voor groter materiaal dat. Voor kleine producten, moet de draad sterk genoeg zijn gekronkeld zonder breuk te zijn, nog flexibele genoeg om dicht-ingepakte winding te verstrekken. De strookproducten moeten zijn van goede oppervlaktekwaliteit zodat het isolerende email niet onder voltage opsplitst. De goede rekbaarheid is essentieel voor de strook om worden gevormd en worden ingepakt terwijl de goede sterkte wordt vereist om de hoge elektromechanische spanningenopstelling in de occasionele kort:sluitenomstandigheden te weerstaan. Zijn de koper windende draden in transformatoren compatibel met alle moderne isolatiematerialen, zoals lak en email. De lak laten het dichte uit elkaar plaatsen van winding toe om beste efficiency in de rollen te geven.

Een belangrijke techniekreden om koperwinding over aluminium te kiezen is ruimteoverwegingen. Dit is omdat een koper-gekronkelde transformator kan kleiner worden gemaakt dan aluminiumtransformatoren. Om gelijke classificaties in aluminiumtransformatoren te verkrijgen, wordt een groter gebied in dwarsdoorsnede van 66% vereist dan voor koperen geleiders. Nochtans, resulteert het gebruik van groot-gerangschikte leiders in aluminium het winden sterkte bijna gelijkwaardig aan koperwinding.

De connectiviteit is een ander belangrijk voordeel van koper-gekronkelde transformatoren. Schoonmaken en borstelen met een kwaliteits gezamenlijke samenstelling om oxydatie te verhinderen zijn niet noodzakelijk met koper.
