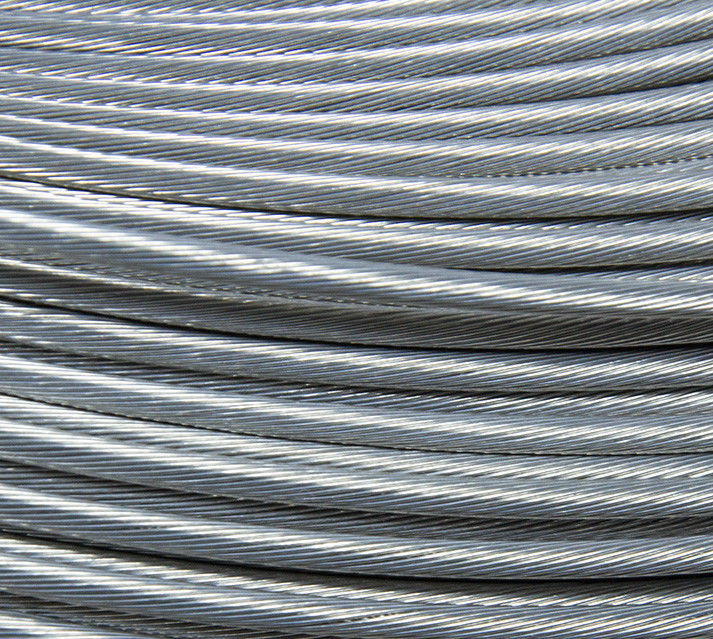

De Legeringsstreng van 37×0.38 Nicr/Nichrome-Draadrol met Rechte Heldere Oppervlakte

37*0.38 vastgelopen de Draadrol van Nichrome van de Draadkabel met Rechte Heldere Oppervlakte

Detaillering van Streng:

De streng is uiterst veelzijdig en tewerkstelt die in een aantal industriële, commerciële, en van de consument toepassingen. Terwijl sommige toepassingen stevige leiderdraden en kabels vereisen, heeft de streng vaak voor zijn grote mate van flexibiliteit de voorkeur.

De vastgelopen kabels en de draden worden gebruikt intensief in de industrieën die heel wat het opheffen, steun, en spanning zoals ruimtevaart, automobiel, mededelingen, chemisch product, elektronika, defensie, veiligheid, en de medische industrieën vereisen. Om de behoeften van deze industrieën aan te passen en meer, is de vastgelopen kabel meer en meer gespecialiseerd. Als zouden de leveranciers van de onzekere, draadkabel moeten worden geraadpleegd om de juiste draad te selecteren en potentieel dure en gevaarlijke mechanische mislukkingen te vermijden.

De strengen worden geïdentificeerd door zowel het van aantal strengen als de hoeveelheid draden per bundel respectievelijk evenals lay en de hoogte van de kabel een lijst te maken. De identificatiecodes kunnen zich ook tot details zoals kerntype, werkbelastingsgrens, en meer uitbreiden, die in verkorte vorm wordt vermeld.

De verbindingen, de bevestigingsmiddelen, de montage, en andere hardware in bijlage aan de streng zijn ook belangrijk aangezien zij verschillende graden van draadveelzijdigheid in termen van strijdpreventie en connectiviteit aanbieden.

Aantal bundels

De meer individuele draadbundels in een draadbundel, flexibeler, knik-bestand, onderbreking-bestand, en sterker de draad wordt. Nochtans, verhoogt meer bundels productieingewikkeldheid en kosten.

Om geometrische redenen, is het laagste aantal gewoonlijk gezien bundels 7: in het midden, met 6 die het omringen in dicht contact. Het volgende niveau omhoog is 19, wat een andere laag van 12 bundels bovenop 7 is. Na dat varieert het aantal, maar 37 en 49 zijn gemeenschappelijk, dan in waaier 70 tot 100 (het aantal is niet meer nauwkeurig). Nog worden de grotere aantallen dan dat typisch gevonden slechts in zeer grote kabels.

Voor toepassing waar draadbewegingen, 19 het laagst is die moeten=zou= worden gebruikt (7 zouden slechts in toepassingen moeten worden gebruikt waar de draad wordt geplaatst en dan zich niet) beweegt, en 49 zijn veel beter. Voor toepassingen met constante herhaalde beweging, zoals assemblagerobots en hoofdtelefoondraden, zijn 70 tot 100 verplicht.

Voor toepassingen die zelfs nog meer flexibiliteit vergen, worden zelfs nog meer bundels gebruikt (de lassenkabels zijn het gebruikelijke voorbeeld, maar ook om het even welke toepassing die draad op strakke gebieden) moet bewegen. Één voorbeeld is een 2/0 draad die van 5.292 strengen #36-maatdraad wordt gemaakt. De bundels worden georganiseerd door een bundel van 7 bundels eerst te creëren. Dan worden 7 van deze bundels samengebracht in super bundels. Tot slot worden 108 super bundels gebruikt om de definitieve kabel te maken. Elke groep draden is gekronkeld in een schroef zodat wanneer de draad wordt gebogen, het deel van een bundel die uitgerekte bewegingen rond de schroef aan een deel is dat wordt samengeperst om de draad toe te staan om minder spanning te hebben.

Als draadkabel, heeft de streng drie basiselementen: draadgloeidraden, bundels, en kernen.

De eerste componenten zijn de koudgetrokken staven van metaal die in diameter in vergelijking tot de kabel als geheel vrij klein zijn.

Deze gloeidraden zijn verdraaid of samen gevlecht om een bundel, of groepering van draden te vormen. De bundels kunnen uit slechts twee of zo velen bestaan zoals verscheidene dozijn gloeidraden afhangend van de bestemming van het afgewerkte product.

De kern is het element waarrond de bundels in een spiraalvormig patroon verpakt zijn. De kernen kunnen van metaal of vezel worden gemaakt en de bundels kunnen rond de kern in of een richting met de wijzers van de klok mee worden geplaatst of linksdraaiende die als lay wordt bekend.

De materialen die voor de draden, de bundels, en de kernen worden gekozen zijn essentieel en moeten de aangewezen sterkte, de flexibiliteit, en de slijtageweerstand voor hun bestemming verstrekken. De roestvrij staalkabels zijn populair, zoals een aantal andere types van staalkabel zijn, omdat zij specifieke gewenste kenmerken zoals sterkte en slijtageweerstand verstrekken.

Andere materialen zoals koper en aluminium kunnen voor hun goed elektrogeleidingsvermogen worden gekozen terwijl de nikkellegeringen voor elektrische weerstand worden gekozen.

Het specifieke materiaal dat in de bouw van streng wordt aangewend wordt geselecteerd met achting aan de toepassing waarin het zal worden gebruikt.

Andere belangrijke overwegingen omvatten diameter, moeilijkheid om af te vlakken, temperatuurweerstand, en gemiddelde levensduur.

De streng is samengesteld uit een aantal kleine draden die worden of om worden verpakt samengebundeld om een grotere leider te vormen. De streng is flexibeler dan stevige draad van hetzelfde totale gebied in dwarsdoorsnede. De streng wordt gebruikt wanneer de hogere weerstand tegen metaalmoeheid wordt vereist. Dergelijke situaties omvatten verbindingen tussen kringsraad in multi-drukken-kring-raadsapparaten, waar de starheid van stevige draad teveel spanning als resultaat van beweging tijdens assemblage of het onderhouden zou veroorzaken; A.C. lijnkoorden voor toestellen; muzikale instrumentenkabels; de kabels van de computermuis; de kabels van de lassenelektrode; controlekabels die bewegende machinedelen verbinden; de kabels van de mijnbouwmachine; slepende machinekabels; en talrijke anderen.

Bij hoge frequenties, huidige reizen dichtbij de oppervlakte van de draad wegens het huideffect, dat in verhoogd machtsverlies resulteert in de draad. De streng zou kunnen schijnen om dit effect te verminderen, aangezien de totale oppervlakte van de bundels groter is dan de oppervlakte van de gelijkwaardige stevige draad, maar de gewone streng vermindert niet het huideffect omdat alle bundels zich samen worden kortgesloten en als één enkele leider gedragen. Een streng zal hogere weerstand dan een stevige draad van dezelfde diameter hebben omdat de dwarsdoorsnede van de streng niet al koper is; er zijn onvermijdelijke hiaten tussen de bundels (dit is het probleem van de cirkelverpakking voor cirkels binnen een cirkel). Een streng met dezelfde dwarsdoorsnede van leider zoals een stevige draad wordt gezegd om dezelfde gelijkwaardige maat te hebben en altijd een grotere diameter is.

Nochtans, voor vele toepassingen met hoge frekwentie, is het nabijheidseffect strenger dan vilt effect, en in sommige beperkte gevallen, kan de eenvoudige streng nabijheidseffect verminderen. Voor betere prestaties bij hoge frequenties, litz de draad, die de individuele bundels heeft die in speciale patronen worden geïsoleerd en worden verdraaid, kan worden gebruikt.
