De heldere Oppervlakte Vastgelopen Kleine Grootte van de Kabel0cr25al5 Flexibele Hittebestendigheid

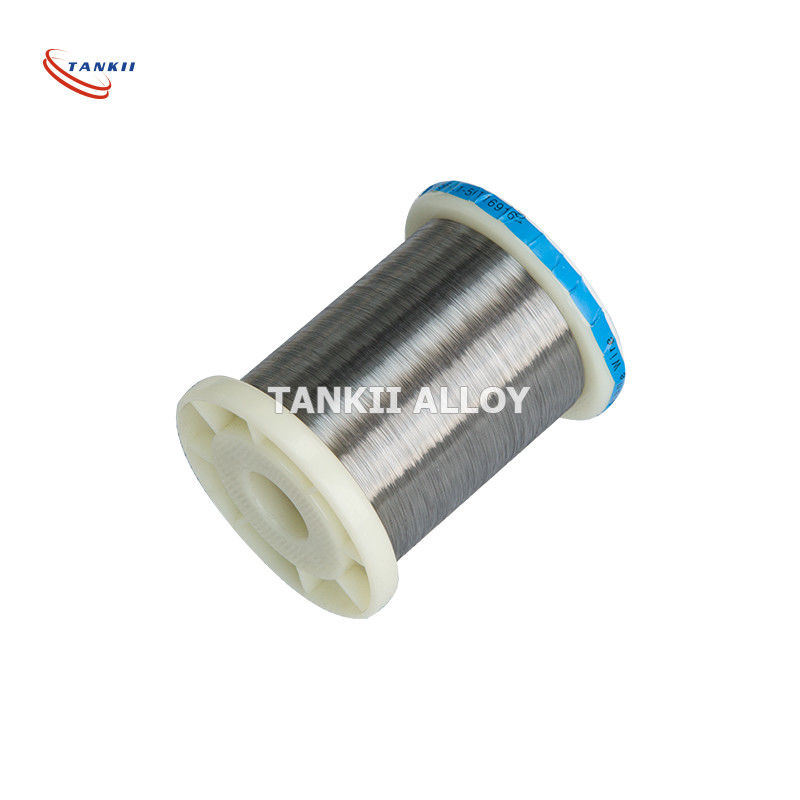

0Cr25Al5 Hittebestendigheids Vastgelopen Kabel 37 Multi-Strand Draad

Detaillering van Streng:

Aantal bundels

De meer individuele draadbundels in een draadbundel, flexibeler, knik-bestand, onderbreking-bestand, en sterker de draad wordt. Nochtans, verhoogt meer bundels productieingewikkeldheid en kosten.

Om geometrische redenen, is het laagste aantal gewoonlijk gezien bundels 7: in het midden, met 6 die het omringen in dicht contact. Het volgende niveau omhoog is 19, wat een andere laag van 12 bundels bovenop 7 is. Na dat varieert het aantal, maar 37 en 49 zijn gemeenschappelijk, dan in waaier 70 tot 100 (het aantal is niet meer nauwkeurig). Nog worden de grotere aantallen dan dat typisch gevonden slechts in zeer grote kabels.

Voor toepassing waar draadbewegingen, 19 het laagst is die moeten=zou= worden gebruikt (7 zouden slechts in toepassingen moeten worden gebruikt waar de draad wordt geplaatst en dan zich niet) beweegt, en 49 zijn veel beter. Voor toepassingen met constante herhaalde beweging, zoals assemblagerobots en hoofdtelefoondraden, zijn 70 tot 100 verplicht.

Voor toepassingen die zelfs nog meer flexibiliteit vergen, worden zelfs nog meer bundels gebruikt (de lassenkabels zijn het gebruikelijke voorbeeld, maar ook om het even welke toepassing die draad op strakke gebieden) moet bewegen. Één die voorbeeld is een 2/0 draad van 5.292 strengen #36-maatdraad wordt gemaakt. De bundels worden georganiseerd door een bundel van 7 bundels eerst te creëren. Dan worden 7 van deze bundels samengebracht in super bundels. Tot slot worden 108 super bundels gebruikt om de definitieve kabel te maken. Elke groep draden is gekronkeld in een schroef zodat wanneer de draad wordt gebogen, het deel van een bundel die uitgerekte bewegingen rond de schroef aan een deel is dat wordt samengeperst om de draad toe te staan om minder spanning te hebben.

De streng is samengesteld uit een aantal kleine die draden worden of om worden verpakt samengebundeld om een grotere leider te vormen. De streng is flexibeler dan stevige draad van hetzelfde totale gebied in dwarsdoorsnede. De streng wordt gebruikt wanneer de hogere weerstand tegen metaalmoeheid wordt vereist. Dergelijke situaties omvatten verbindingen tussen kringsraad in multi-drukken-kring-raadsapparaten, waar de starheid van stevige draad teveel spanning als resultaat van beweging tijdens assemblage of het onderhouden zou veroorzaken; A.C. lijnkoorden voor toestellen; muzikale instrumentenkabels; de kabels van de computermuis; de kabels van de lassenelektrode; controlekabels die bewegende machinedelen verbinden; de kabels van de mijnbouwmachine; slepende machinekabels; en talrijke anderen.

Bij hoge frequenties, huidige reizen dichtbij de oppervlakte van de draad wegens het huideffect, die in verhoogd machtsverlies resulteren in de draad. De streng zou kunnen schijnen om dit effect te verminderen, aangezien de totale oppervlakte van de bundels groter is dan de oppervlakte van de gelijkwaardige stevige draad, maar de gewone streng vermindert niet het huideffect omdat alle bundels zich samen worden kortgesloten en als één enkele leider gedragen. Een streng zal hogere weerstand dan een stevige draad van dezelfde diameter hebben omdat de dwarsdoorsnede van de streng niet al koper is; er zijn onvermijdelijke hiaten tussen de bundels (dit is het probleem van de cirkelverpakking voor cirkels binnen een cirkel). Een streng met dezelfde dwarsdoorsnede van leider zoals een stevige draad wordt gezegd om dezelfde gelijkwaardige maat te hebben en altijd een grotere diameter is.

Nochtans, voor vele toepassingen met hoge frekwentie, is het nabijheidseffect strenger dan vilt effect, en in sommige beperkte gevallen, kan de eenvoudige streng nabijheidseffect verminderen. Voor betere prestaties bij hoge frequenties, litz de draad, die de individuele die bundels heeft in speciale patronen worden geïsoleerd en worden verdraaid, kan worden gebruikt.
