Productdetails:
|
Materiële Legering: | koper gebaseerde legering | Type: | Rond Geïsoleerde Draad |
---|---|---|---|
Isolatiemateriaal: | Polyesterimide, Polyester | Temperatuur: | 130, 155, 180, 200, 220… |
Steekproef: | Beschikbaar | Spoel: | Norm |
Hoogtepunt: | de draad van de emailmagneet,Geëmailleerde Wire |

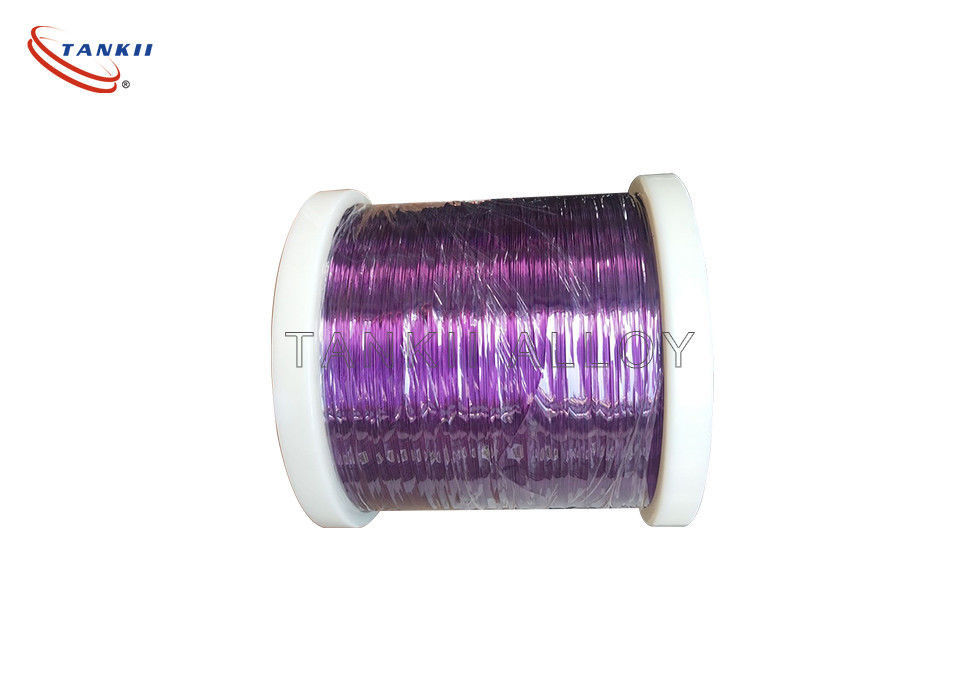

Klasse 130 kleurde om de Geëmailleerde Draad van de Koperlegering Manganin
1. Materiële Algemene Beschrijving
De legering van het kopernikkel, die lage elektrische resisitance heeft, goede hittebestendig en corrosiebestendig, gemakkelijk om worden verwerkt en het lood gelast. Het wordt gebruikt om de belangrijke onderdelen in het thermische overbelastingsrelais, de lage weerstands thermische stroomonderbreker, en de elektrische apparaten te maken. Het is ook een belangrijk materiaal voor elektro verwarmingskabel. Het is gelijkaardig als s-type cupronickel. De meer samenstelling van Nikkel, het meer zilveren wit de oppervlakte om te zijn.
3.Chemical samenstelling en Hoofdbezit van Cu-Ni Lage Weerstandslegering
PropertiesGrade | CuNi1 | CuNi2 | CuNi6 | CuNi8 | CuMn3 | CuNi10 | |
Hoofd Chemische Samenstelling | Ni | 1 | 2 | 6 | 8 | _ | 10 |
Mn | _ | _ | _ | _ | 3 | _ | |
Cu | Bal | Bal | Bal | Bal | Bal | Bal | |
Max Continuous Service Temperature (oC) | 200 | 200 | 200 | 250 | 200 | 250 | |
Resisivity bij 20oC (Ωmm2/m) | 0,03 | 0,05 | 0,10 | 0,12 | 0,12 | 0,15 | |
Dichtheid (g/cm3) | 8.9 | 8.9 | 8.9 | 8.9 | 8.8 | 8.9 | |
Warmtegeleidingsvermogen (α×10-6/oC) | <100> | <120> | <60> | <57> | <38> | <50> | |
Treksterkte (Mpa) | ≥210 | ≥220 | ≥250 | ≥270 | ≥290 | ≥290 | |
EMF versus Cu (μV/oC) (0~100oC) | -8 | -12 | -12 | -22 | _ | -25 | |
Benaderend Smeltpunt (oC) | 1085 | 1090 | 1095 | 1097 | 1050 | 1100 | |
Micrografische Structuur | austenite | austenite | austenite | austenite | austenite | austenite | |
Magnetisch Bezit | niet | niet | niet | niet | niet | niet | |
PropertiesGrade | CuNi14 | CuNi19 | CuNi23 | CuNi30 | CuNi34 | CuNi44 | |
Hoofd Chemische Samenstelling | Ni | 14 | 19 | 23 | 30 | 34 | 44 |
Mn | 0,3 | 0,5 | 0,5 | 1.0 | 1.0 | 1.0 | |
Cu | Bal | Bal | Bal | Bal | Bal | Bal | |
Max Continuous Service Temperature (oC) | 300 | 300 | 300 | 350 | 350 | 400 | |
Resisivity bij 20oC (Ωmm2/m) | 0,20 | 0,25 | 0,30 | 0,35 | 0,40 | 0,49 | |
Dichtheid (g/cm3) | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 | |
Warmtegeleidingsvermogen (α×10-6/oC) | <30> | <25> | <16> | <10> | <0> | <-6> | |
Treksterkte (Mpa) | ≥310 | ≥340 | ≥350 | ≥400 | ≥400 | ≥420 | |
EMF versus Cu (μV/oC) (0~100oC) | -28 | -32 | -34 | -37 | -39 | -43 | |
Benaderend Smeltpunt (oC) | 1115 | 1135 | 1150 | 1170 | 1180 | 1280 | |
Micrografische Structuur | austenite | austenite | austenite | austenite | austenite | austenite | |
Magnetisch Bezit | niet | niet | niet | niet | niet | niet |
2. Geëmailleerde Draadinleiding en toepassingen
Hoewel beschreven als „geëmailleerd“, is de geëmailleerde draad niet, in feite, met een laag bedekt met of een laag van emailverf noch met glasdieemail van gesmolten glaspoeder wordt gemaakt. De moderne magneetdraad gebruikt typisch één tot vier lagen (in het geval van vierling-film type draad) van de isolatie van de polymeerfilm, vaak van twee verschillende samenstellingen, om een taaie, ononderbroken het isoleren laag te verstrekken. Magneetdraad het isoleren filmt gebruiks (in volgorde van stijgende temperatuurwaaier) polyvinyl formeel (Formar), polyurethaan, polyimide, polyamide, polyester, polyester-polyimide, polyamide-polyimide (of amide-imide), en polyimide. Is de Polyimide geïsoleerde magneetdraad geschikt voor verrichting bij maximaal 250 °C. De isolatie van dikkere vierkante of rechthoekige magneetdraad wordt vaak vergroot door het met een polyimide of glasvezelband te verpakken op hoge temperatuur, en die de voltooide winding is vaak vacuüm met een isolerende vernis wordt doordrongen isolatiesterkte en betrouwbaarheid op lange termijn te verbeteren van het winden.
De zelfstandige die rollen zijn gekronkeld met draad met minstens twee lagen, het buitenste zijn met een laag wordt bedekt thermoplastisch die de draaien wanneer samen verwarmd plakt.
Andere types van isolatie zoals glasvezelgaren met vernis, aramid document, kraftpapier-document, mica, worden en polyesterfilm ook wijd gebruikt over de wereld voor diverse toepassingen zoals transformatoren en reactoren. In de audiosector, kan een draad van zilveren bouw, en verschillende andere die isolatie, zoals katoen (soms met één of ander soort coagulerend agent/bindmiddel, zoals bijenwas wordt doordrongen) en polytetrafluoroethylene (PTFE) worden gevonden. De oudere isolatiematerialen omvatten katoen, document, of zijde, maar deze zijn slechts nuttig voor toepassingen bij lage temperatuur (tot 105°C).
Voor gemak om te vervaardigen, heeft één of andere draad van de laag-temperatuur-rangmagneet isolatie die door de hitte kan worden verwijderd van het solderen. Dit betekent dat de elektroverbindingen op de einden zonder eerst van het ontdoen van de isolatie kunnen worden gemaakt.
