Constantan is koper-nikkel legering ook als Eureka, Vooruitgang wordt een bekend, en Ferry.It bestaat gewoonlijk uit 55%-koper en 45%-nikkel dat. Zijn hoofdeigenschap is zijn weerstandsvermogen, dat over een brede waaier van temperaturen constant is. Andere legeringen met zo ook lage temperatuurcoëfficiënten zijn gekend, zoals manganin (Cu86Mn12Ni2).
De legering is niet-magnetisch. Het wordt gebruikt voor de veranderlijke weerstand van de elektroregenerator en de spanningsweerstand,
potentiometers, het verwarmen draden, verwarmingskabels en matten. De linten worden gebruikt voor het verwarmen van bimetalen. Een ander gebied van toepassing vervaardigt van thermokoppels omdat het een hoge elektromotorische kracht (EMF) in samenwerking met anderen metalen ontwikkelt.
De legeringsreeks van het kopernikkel: Constantan CuNi40 (6J40), CuNi1, CuNi2, CuNi6, CuNi8, CuNi10, CuNi14, CuNi19, CuNi23, CuNi30, CuNi34, CuNi44.
Zeer belangrijk, constantan kan voor zelf-temperatuurcompensatie worden verwerkt om een brede waaier van test materiële coëfficiënt van thermische uitbreiding aan te passen. De a-legering wordt voorzien in zelf-temperatuur-compensatie (S-T-C) nummer 00, 03, 05, 06, 09, 13, 15, 18, 30, 40 en 50, voor gebruik op testmaterialen van overeenkomstige thermische die uitbreidingscoëfficiënten, voor een deel per miljoen door lengte (of µm/m) worden uitgedrukt per graden Celsius of kelvins
Voor de meting van zeer grote spanningen, 5% (50 microstrain 000) of hierboven, ontharde is constantan (p-legering) het normaal geselecteerde netmateriaal. Constantan in deze vorm is zeer ductible; en, in maatlengten van 0,125 duim (3,2 mm) en langer, kan aan >20% worden gespannen. Het zou moeten worden in gedachten gehouden, echter, dat onder hoge cyclische spanningen de p-legering wat permanente weerstandsvermogenverandering met elke cyclus, zal tentoonstellen en een overeenkomstige nul verschuiving in de spanningsmaat zal veroorzaken. Wegens dit kenmerk, en tendens voor voorbarige netmislukking met het herhaalde spannen, p-wordt de legering niet doorgaans geadviseerd voor cyclische spanningstoepassingen. P de legering is beschikbaar met S-T-C aantallen 08 en 40 voor gebruik op metalen en plastieken, respectievelijk.
Groottedimensie waaier:

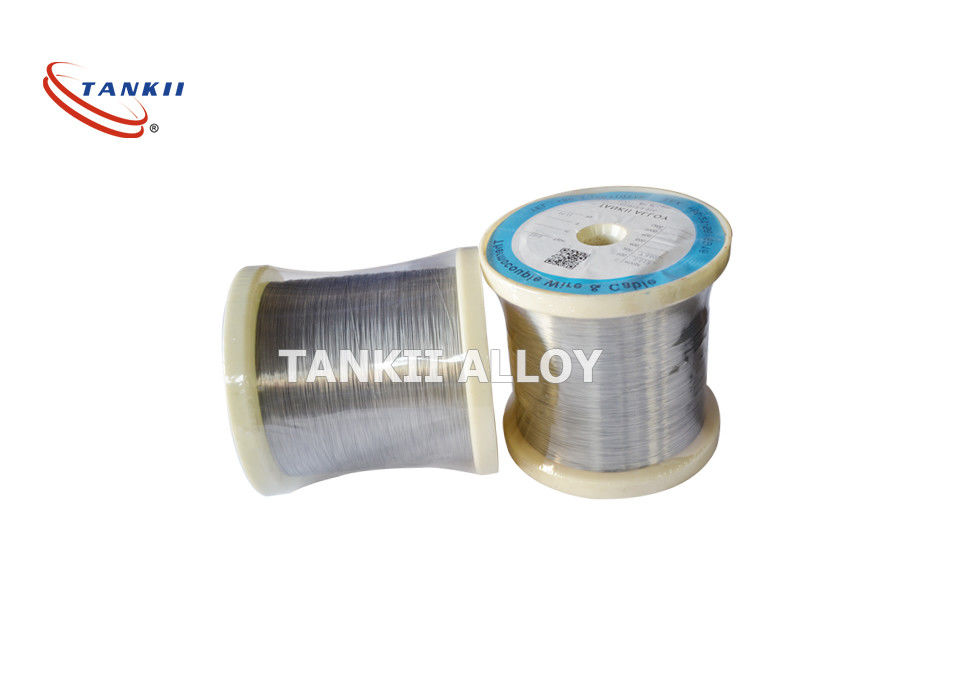

Draad: 0.110mm
Linten: 0.05*0.2-2.0*6.0mm
Strook: 0.05*5.0-5.0*250mm
Hoofdeigenschappen
| Bezit |
Waarde |
| Elektroweerstandsvermogen bij kamertemperatuur |
4.9×10−7 Ω·m |
| Temperatuurcoëfficiënt bij 20 °C |
8 ppmK −1 |
| Temperatuurcoëfficiënt −55 aan 105 °C |
±40 ppmK −1 |
| Curiepunt |
35 K |
| Dichtheid |
8.9 × 103 kg/m ³ |
| Smeltpunt |
1221-1300 °C |
| Specifieke hittecapaciteit |
0,39 kJ (kg·K) |
| Warmtegeleidingsvermogen bij 23 °C |
19.5 w (m.K) |
| Lineaire coëfficiënt van thermische uitbreiding bij 25 tot 105 °C |
14.9×10−6 K −1 |
| Treksterkte |
455-860 MPa |
| Verlenging bij breuk |
<45> |
| Elastische modulus |
162 GPa |
Toepassing van Weerstand zoals hieronder:
