29HK / Kovar Plate/Rod Fe Ni legeringsstaaf
Algemene beschrijving
Kovar is een nominaal 29%Ni-17%Co-54%Fe-legering die een bekende glasdichtingslegering is die geschikt is voor het dichten van hard glas.Kovar heeft een nominale uitbreidingscoëfficiënt van ongeveer 5 ppm/°C en een buigingstemperatuur van ~450 °C (840 °F).
Kovar (ASTM F15Het legeringsplaat wordt gebruikt voor het maken van hermetische afdichtingen met de hardere Pyrex-glas en keramische materialen.met een breedte van niet meer dan 15 mm, is het gebruikt voor de platte verpakking en de dubbele in-line verpakking.
Chemische samenstelling
| Graad |
C% |
P% |
S% |
Mn% |
Si% |
|
Cu% |
Cr% |
Mo% |
Ni% |
Co% |
Fe% |
| Kovar |
Maximaal 0.03 |
Maximaal 0.020 |
Maximaal 0.020 |
Maximaal 0.50 |
Maximaal 0.30 |
|
Maximaal 0.20 |
Maximaal 0.20 |
Maximaal 0.20 |
28.5-29.5 |
16.8-17.8 |
Bal. |
Specificaties
| Graad |
UNS |
Werkstof nr. |
ASTM |
| Kovar |
K94610 |
1.3981 |
F15 |
|
Fysieke eigenschappen
| Graad |
Dichtheid |
Smeltepunt |
| Kovar |
8.17 g/cm3 |
1449°C |
Mechanische eigenschappen
| Graad |
Treksterkte N/mm2 |
| Zacht |
4 / 4 Hard |
1/2 Hard |
3/4 Hard |
Volledig hard |
| Kovar Strip |
< 570 |
520-630 |
590-700 |
600 tot en met 770 |
> 700 |
| Kovar draad |
< 585 |
585 tot en met 725 |
655 tot en met 795 |
725-860 |
> 860 |
Uitbreidingscoëfficiënt
| legering |
Lineaire coëfficiënt van thermische uitbreiding ā,10-6/oC |
| 20 tot 200 °C |
20 tot 300 °C |
20 tot 400 °C |
20 tot 450 °C |
20 tot 500 °C |
20-600 °C |
20-700 °C |
20-800 °C |
| Kovar |
5.9 |
5.3 |
5.1 |
5.3 |
6.2 |
7.8 |
9.2 |
10.2 |
Groottebereik:

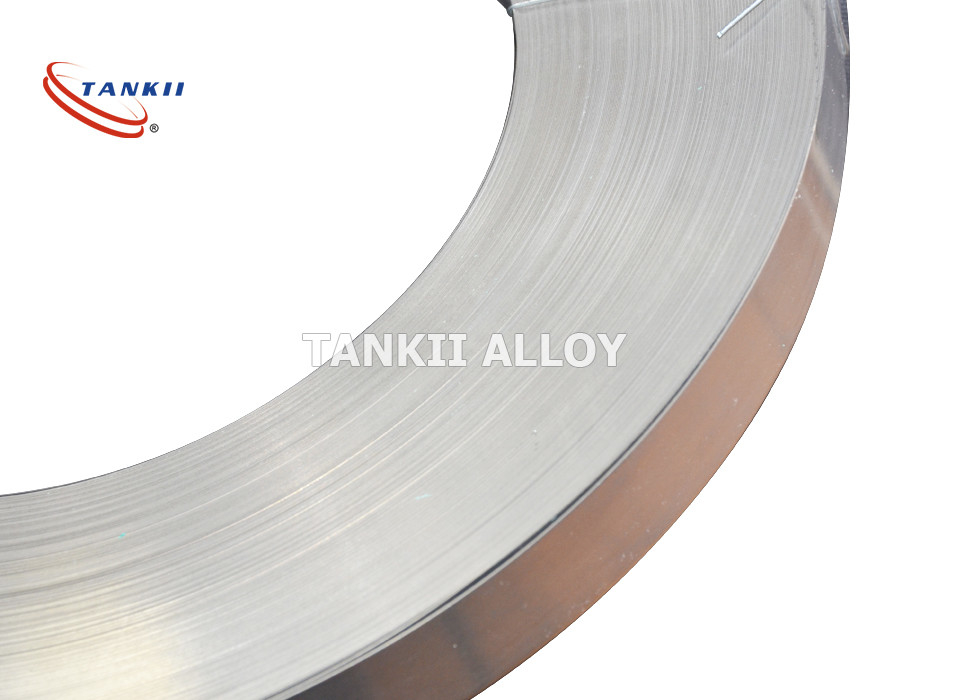

*Lief --- Dikte 0,1 mm~40,0 mm, breedte ≤ 300 mm, Voorwaarde: koudgewalst (warm gewalst), helder, helder geglooid
* Ronde draad---Diameter 0,1 mm~Diameter 5,0 mm,toestand: koud getrokken, helder, helder geglooid
* Platte draad---Diameter 0,5 mm~Diameter 5,0 mm,lengte: ≤ 1000 mm,toestand: plat gewalst, helder gegrild
* Bar---Diameter 5,0 mm~Diameter 8,0 mm,lengte: ≤ 2000 mm,toestand: koud getrokken, helder, helder geglooid
Diameters van 8,0 mm tot 32,0 mm,lengte: ≤ 2500 mm,toestand: warm gewalst, helder, helder gegrild
Diameter 32,0 mm tot 180,0 mm,lengte: ≤ 1300 mm,toestand: warm gesmeed, geschild, gedraaid, warm behandeld
* Capillaire---OD 8,0 mm~1,0 mm,ID 0,1 mm~8,0 mm,lengte:≤ 2500 mm,Voorwaarde: koud getrokken, helder, helder geglooid
* Pipe---OD 120mm~8.0mm,ID 8.0mm~129mm,lengte:≤4000mm,Voorwaarde: koud getrokken, helder, helder gegloot
