Markeren:
6j13 Manganineverwarmingsdraad
, 6j12 Manganineverwarmingsdraad
, 6j8 Manganineverwarmingsdraad
Isolatie: |
Geëmailleerd |
Temperatuurklasse: |
- 133°C, 150°C, 180°C, 200°C, 220°C |
Kleur van geëmailleerd: |
Zwart, rood, natuur, blauw, groen, geel. |
Naakte geleider: |
CuNi, NiCr, FeCrAL, Karma, FeCrAL |
Draadmeter: |
≥ 0,012 mm |
Toepassing: |
Verwarming, precieze weerstand |
Vorm: |
Ronde draad, Vlakke draad |

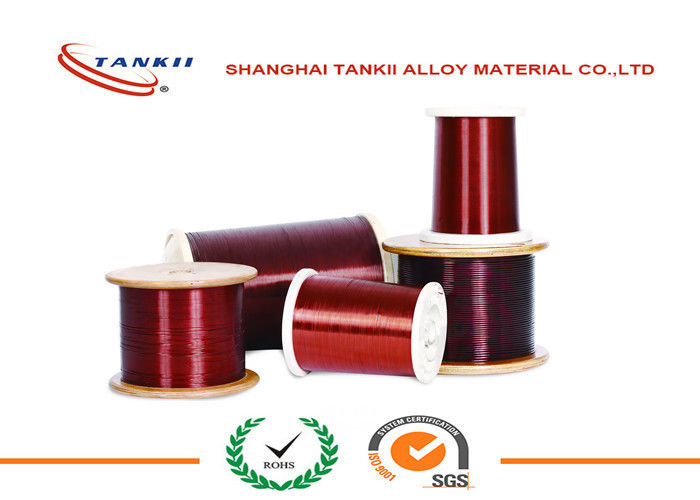

Mangan-koperlegering 6j12 6j8 6j13 Manganin-verwarmingsdraad voor weerstand
Mangan-koperlegering 6j12 6j8 6j13 Manganin-verwarmingsdraad voor weerstand
Productbeschrijving
Deze geëmailleerde weerstandsdraden zijn veel gebruikt voor standaardweerstanden, auto's
onderdelen, wikkelweerstanden, enz. met behulp van de isolatiebewerking die het meest geschikt is voor deze toepassingen, waarbij de onderscheidende eigenschappen van de emaillecoating ten volle worden benut.
Bovendien zullen wij op bestelling de isolatie van edelmetaaldraad, zoals zilver- en platina-draad, met een glazuurlaag uitvoeren.
Type van lege legeringsdraad
De legering die we kunnen vermalen zijn koper-nikkel legering draad, Constantan draad, Manganin draad Kama draad, NiCr legering draad, FeCrAl legering draad etc.
Manganine is een handelsnaam voor een legering van typisch 86% koper, 12% mangaan en 2% nikkel.
Manganinfolie en -draad worden gebruikt bij de vervaardiging van weerstanden, met name ammetershunts, vanwege de vrijwel nultemperatuurcoëfficiënt van de weerstandswaarde en de langdurige stabiliteit.
Manganinedraden worden ook gebruikt als elektrische geleider in cryogene systemen, waardoor de warmteoverdracht tussen punten die elektrische verbindingen nodig hebben, wordt geminimaliseerd.
Afmetingsbereik:
Draad: 0,05-10 mm
Banden: 0,05*0,2-2,0*6,0 mm
Strip: 0,05*5,0-5,0*250 mm
| Artikel 2 |
Manganine 6J12 |
Manganine 6J8 |
Manganine 6J13 |
| Samenstelling |
Deeltjes |
8 tot 10 |
11~13 |
1 tot 2 |
| Ni |
2 ~ 3 |
- Dat is... |
2 tot 5 |
| C. |
Rust |
Rust |
Rust |
| Dichtheid (g/cm3) |
8.44 |
8.7 |
8.4 |
| Werktemperatuurbereik (oC) |
5 ~ 45 |
10 tot 80 |
10 tot 80 |
| Temperatuurweerstandscoëfficiënt (10-6 /oC) |
-3~+20 |
-5~+10 |
0~+40 |
| EMF VS Cu ((0~100 oC) |
1 μV/oC |
2 |
2 |
| Resistiviteit (20oC) (ohm*mm2/m) |
0.47 ± 0.03 |
0.35±0.05 |
0.44±0.04 |
| Verlenging |
Min15% |
Min15 |
Min15 |
Typ van isolatie
|
Geïsoleerde emaille Naam
|
Thermisch niveau°C
(werktijd 2000 uur)
|
Codename
|
GB-code
|
ANSI. TYPE
|
|
met een breedte van niet meer dan 50 mm
|
130
|
EUW
|
QA
|
MW75C
|
|
met een breedte van niet meer dan 50 mm
|
155
|
PEW
|
QZ
|
MW5C
|
|
met een breedte van niet meer dan 50 mm
|
180
|
EIW
|
QZY
|
MW30C
|
|
met een breedte van niet meer dan 50 mm
|
200
|
EIWH
(DFWF)
|
QZY/XY
|
MW35C
|
|
met een breedte van niet meer dan 50 mm
|
220
|
Algemene wet
|
QXY
|
MW81C
|
Grootte:
Ronde draad:0.018 mm~3.0 mm
Kleur van het glazuur: rood,groen,geel,zwart,blauw, natuur, enz.
Grootte van het lint:0.01mm*0.2mm~1.2mm*24mm
MOQ: 5 kg per maat
