Productdetails
Plaats van herkomst: China
Merknaam: TANKII
Certificering: ISO
Modelnummer: Constantan
Betaling & het Verschepen Termijnen
Min. bestelaantal: 20 KG
Verpakking Details: Strook/Draad/Lintdiameter 0.005mm1.0mm die in spoel, groot inpakt dan 1.50mm die in rol inpakt
Betalingscondities: Western Union, T/T, bevestigingsbrief
Levering vermogen: 20,000kg/Week
Staat: |
Zacht annealled of hard |
Steekproeflevering: |
de kleine steekproeflevering is beschikbaar |
Modelaantal:: |
Constantan |
Chemische samenstelling: |
: Cu, Mn, Ni |
Isolatiemateriaal: |
: naakt |
Toepassing: |
: Weerstand |
Staat: |
Zacht annealled of hard |
Steekproeflevering: |
de kleine steekproeflevering is beschikbaar |
Modelaantal:: |
Constantan |
Chemische samenstelling: |
: Cu, Mn, Ni |
Isolatiemateriaal: |
: naakt |
Toepassing: |
: Weerstand |
2. Productomschrijving
Constantan is een koper-nikkel legering die specifieke minder belangrijke hoeveelheden extra elementen bevat om nauwkeurige waarden voor de temperatuurcoëfficiënt van weerstandsvermogen te bereiken. De zorgvuldige controle van het smelten en omzettingspraktijken resulteert in zeer laag van speldeprikken bij uiterst dunne dikten. De legering wordt gebruikt uitgebreid voor folieweerstanden en spanningsmaten.
Chemische Inhoud, %
|
Ni |
Mn |
Fe |
Si |
Cu |
Andere |
ROHS Richtlijn |
|||
|
CD |
Pb |
Hg |
Cr |
||||||
|
40 |
1.50% |
- |
- |
Bal |
- |
Nd |
Nd |
Nd |
Nd |
Mechanische Eigenschappen
|
Maximum Ononderbroken de Diensttemperaturen |
400℃ |
|
Resisivity bij 20℃ |
0.48±3%ohm mm2/m |
|
Dichtheid |
8.9 g/cm3 |
|
Warmtegeleidingsvermogen |
-6 (Maximum) |
|
Smeltpunt |
1280℃ |
|
Zachte treksterkte, Ontharde N/mm2, |
Mpa 340~535 |
|
Treksterkte, Koudgewalste N/mm3 |
Mpa 680~1070 |
|
Verlenging (onthard) |
25% (Min) |
|
(Koudgewalste) verlenging |
≥Min) 2% (Min) |
|
EMF versus Cu, μV/ºC (0~100ºC) |
-43 |
|
Micrografische Structuur |
austenite |
|
Magnetisch Bezit |
Niet |
|
TCR |
-40~+40 |
Constantanhandelsnamen:
Cuprothal, Legering 294, Cuprothal 294, Nico, mws-294, Cupron, Copel, Legering 45,
Neutrology, Vooruitgang, CuNi 102, Cu-Ni 44, Konstantan

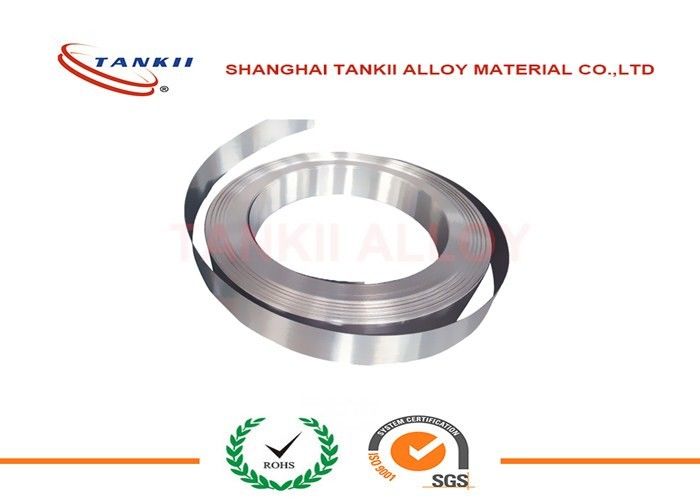

De Grootte van Constantan van de weerstandslegering/Buimogelijkheden
1; Voorwaarde: Helder, Onthard, Zacht
2; Draaddiameter 0.02mm1.0mm die in spoel, groot inpakt dan 1.0mm die in rol inpakt
3; Staaf, Bardiameter 1mm30mm
4; Strook: Dikte 0.05mm7mm, Breedte 1mm280mm
Weerstandsreeks:
|
Charact polemisch |
Weerstandsvermogen (200C μΩ.m) |
Max.working Temperatuur (0C) |
Trek Sterkte (Mpa) |
Het smelten punt (0C) |
Dichtheid (g/cm3) |
TCR x10-6 0C (20~600 0C) |
EMF versus Cu (μV/0C) (0~100 0C) |
|
Legering Nomenc lature |
|||||||
|
NC003 (CuNi1) |
0,03 |
200 |
210 |
1085 |
8.9 |
<100> |
-8 |
|
NC005 (CuNi2) |
0,05 |
200 |
220 |
1090 |
8.9 |
<120> |
-12 |
|
NC010 (CuNi6) |
0,1 |
220 |
250 |
1095 |
8.9 |
<60> |
-18 |
|
NC012 (CuNi8) |
0,12 |
250 |
270 |
1097 |
8.9 |
<57> |
-22 |
|
NC015 (CuNi10) |
0,15 |
250 |
290 |
1100 |
8.9 |
<50> |
-25 |
|
NC020 (CuNi14) |
0,2 |
300 |
310 |
1115 |
8.9 |
<30> |
-28 |
|
NC025 (CuNi19) |
0,25 |
300 |
340 |
1135 |
8.9 |
<25> |
-32 |
|
NC030 (CuNi23) |
0,3 |
300 |
350 |
1150 |
8.9 |
<16> |
-34 |
|
NC035 (CuNi30) |
0,35 |
350 |
400 |
1170 |
8.9 |
<10> |
-37 |
|
NC040 (CuNi34) |
0,4 |
350 |
400 |
1180 |
8.9 |
0 |
-39 |
|
NC050 (CuNi44) |
0,5 |
400 |
420 |
1200 |
8.9 |
<-6> |
-43 |
