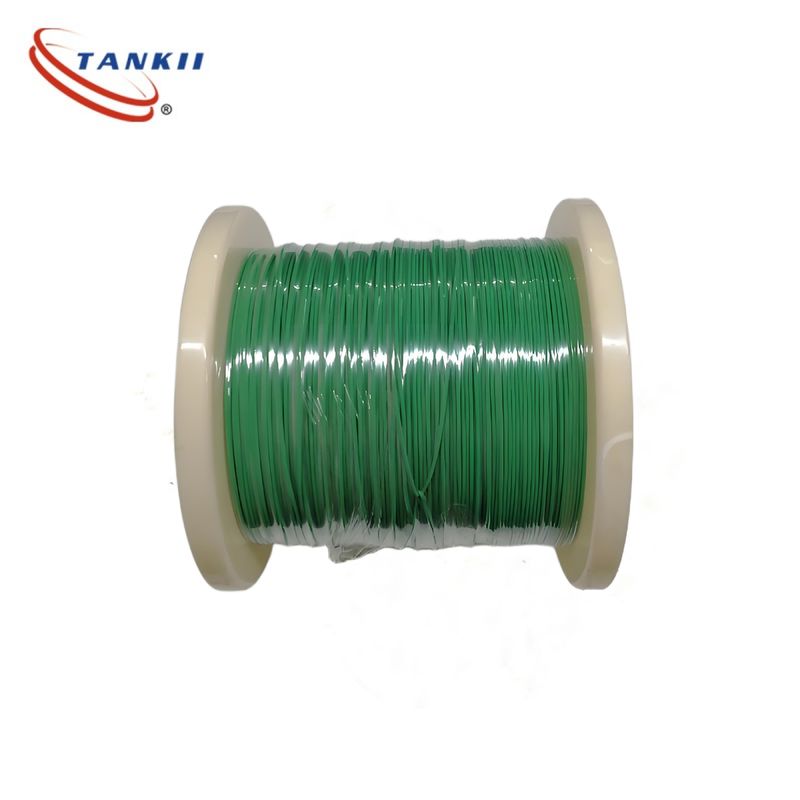

IEC-standaardkleurcodering Groen en wit K-type thermocouple-kabel met FEP-isolatie 0,5 mm enkelgeleider
Het selecteren van de juiste thermocouple kabel is van cruciaal belang voor nauwkeurige temperatuur sensing in industriële, automotive en wetenschappelijke toepassingen.stapsgewijs kaderop basis van technische criteria en concrete overwegingen:
Thermocouple kabels moeten gebruik makencompenserende dradenmet dezelfde Seebeck-coëfficiënt als de thermocouple legering om spanningsverschuivingen te voorkomen.
Kies isolatie op basis van:continue werktemperatuuren chemische blootstelling:
- Hoogtemperatuur (> 500°C):
- Mineraal geïsoleerd (MI): MgO-poeder + roestvrijstalen behuizing (200-1300°C, ATEX/IECEx-gecertificeerd voor explosiegebieden).
- FEP/PTFE: 200-260°C, bestand tegen zuren (bijv. chemische reactoren).
- Mid-Temp (100-500°C):
- Silikonrubber: 180°C, flexibel voor het verplaatsen van machines (bijv. transportbanden).
- Teflon glasvezel: 250°C, slijtvast (metalen gietwerk).
- Low-Temp (< 100°C):
- PVC: 70°C, kosteneffectief voor gebruik binnen (bijv. voedselverwerking).
- Vocht/corrosie:
- Gebruikroestvrij staal(IP67/IP68) voor natte omgevingen (bijv. stoomleidingen).
- Voeg toeethyleenpropyleenrubber (EPR)jas voor zoutwaterbestendigheid (zeekokels).
- EMI/RFI-interferentie:
- Kabels met afscherming(geflechte koper- of aluminiumfolie) geluidsreductie in hoogspanningsgebieden (bijv. in de buurt van motoren).
- Verwrongen paren(30 draaien/m) om de inductieve koppeling verder te minimaliseren (ASTM E1137 standaard).
- Mechanische spanning:
- metalen banden die met elkaar worden verbonden om de vermorzeling te bestrijden (constructieapparatuur).
- Flexibel siliconen(5 miljoen buigcycli) voor robotica of roterende machines.
- Gevel (AWG):
- Een kleinere afmeting (24-26 AWG) voor korte afmetingen (< 10 m, bv. laboratoriuminstrumenten).
- Grotere afmeting (18-20AWG) voor lange afstanden (>50m) om spanningsverlies te verminderen (bijv. elektriciteitscentrales).
- Kleurcodes voor jassen:
- Volg de ANSI/ISA-normen (bijv. K-type = rood ((+) /wit ((-), J-type = zwart ((+) /wit ((-)) voor snelle identificatie.
- Beëindiging:
- Gevormde connectoren (bijv. M12 voor automatisering) versus afgesneden uiteinden (voor maatwerkassemblages).
Kabel van het type K (nikkelchroomnikkelaluminium) (KX)
Kernkenmerken: fout ± 2,2 °C (1000 °C), oxidatiebestendigheid, hoge kosteneffectiviteit
Typisch scenario:
▶ Industriële oven/ketel (800-1200 °C): roterende oven van cementfabrieken (bestendige tegen stof en hoge temperaturen)
▶ Motorproeven in de automobielindustrie: temperatuurbewaking van de cilinder (breed temperatuurbereik van -40 °C tot 1000 °C)
▶ Foutgeval: Een elektriciteitscentrale gebruikte per ongeluk een BX-kabel (compensatiedraad van het type B), waardoor de temperatuur van de oven met 15 ° C werd verhoogd en het verbrandingspercentage daalde
Kleurcodes:
Toepassingen:
Termocouple-kabel heeft een breed scala aan toepassingen, waaronder:
- Industrieel vervaardigen:
- Metallurgie: In de staalindustrie, de ijzerindustrie en andere metallurgische processen worden thermocouplekabels gebruikt om de hoge temperaturen in ovens, zoals hoogovens, elektrische ovens en omvormers te controleren.Dit helpt het smeltproces te beheersen en de kwaliteit van de metaalproducten te waarborgen.
- Chemische industrie: chemische reacties vinden vaak plaats onder specifieke temperatuuromstandigheden.en andere apparatuur om het normale verloop van chemische reacties en de veiligheid van het productieproces te waarborgen.
- Vervaardiging van keramiek en glas: De productie van keramiek en glas vereist een hoge-temperatuur gebak- en smeltproces.Thermocouple kabels worden gebruikt om de temperatuur in ovens en ovens te controleren om de brandtemperatuur te controleren en de kwaliteit van de producten te waarborgen.
- Energieopwekking: In elektriciteitscentrales worden thermocoppelkabels gebruikt om de temperatuur van ketels, stoomturbines,en andere apparatuur om de bedrijfsstatus van de apparatuur te controleren en de veilige en efficiënte werking van het elektriciteitsopwekkingssysteem te waarborgen.
- Automobilerij: Thermocoppelkabels worden in de automobielindustrie gebruikt om de temperatuur van uitlaatgassen van motoren, katalysatoren en andere componenten te meten.Dit helpt om de prestaties van de motor en het emissiebeheersysteem te controleren, en wordt ook gebruikt bij het testen en ontwikkelen van nieuwe automobielmotoren.
- Aerospace-industrie: In de lucht- en ruimtevaart worden thermocouplekabels gebruikt om de temperatuur van vliegtuigmotoren, raketmotoren en andere hoogtemperatuurcomponenten te meten.Dit is van cruciaal belang om de veiligheid en betrouwbaarheid van lucht- en ruimtevaartvoertuigen tijdens de vlucht te waarborgen..
- Voedingsmiddelenindustrie: In de voedingsmiddelenindustrie worden thermocouple kabels gebruikt voor het meten van de temperatuur van ovens, sterilisatieapparatuur,en andere verwerkingsapparatuur om de veiligheid en kwaliteit van de voedselverwerking te waarborgen.
- Laboratorium- en wetenschappelijk onderzoek: Thermocouple kabels worden veel gebruikt in laboratoria en wetenschappelijke onderzoeksinstellingen voor temperatuurmeting in verschillende experimenten en onderzoeksprojecten.chemische experimenten, en biologisch onderzoek, worden thermocoppelkabels gebruikt om de temperatuur van monsters en reactiesystemen te meten.
- HVAC-systemen: In verwarmings-, ventilatiesystemen en airconditioningsystemen worden thermocoppelkabels gebruikt om de temperatuur van lucht, water,en andere media om de werking van het systeem te controleren en het comfort van de binnenomgeving te waarborgen.
De kabels zijn ook verkrijgbaar in verschillende configuraties, waaronder geaarde, ongeaarde en blootgestelde verbindingen, om aan specifieke toepassingsvereisten te voldoen.Geaarde verbindingen zorgen voor snellere reactietijden, maar zijn gevoeliger voor elektrisch lawaaiGevonden verbindingen worden gebruikt wanneer de snelste reactietijd nodig is, maar ze zijn kwetsbaarder voor beschadiging.
Over het algemeen zijn K-type thermocouple-kabels een cruciaal onderdeel van temperatuurmetingssystemen en bieden ze duurzaamheid, nauwkeurigheid en veelzijdigheid voor een breed scala aan toepassingen.
Vragen:
V: Wat is de merknaam van deze thermocouple kabel?
De merknaam van deze thermocouple kabel is Tankii.
V: Wat zijn de verschillende modelnummers die beschikbaar zijn voor deze thermocouple kabel?
A: De verschillende modelnummers die beschikbaar zijn voor deze thermocouple kabel zijn KX/KC, JX, EX, TX, NX, SC
V: Waar wordt deze thermocouple-kabel geproduceerd?
A: Deze thermocouple kabel is gemaakt in China.
V: Wat zijn de temperatuurbereiken die door deze thermocouple kabel worden ondersteund?
A: De temperatuurbereiken die door deze thermocouple-kabel worden ondersteund, variëren afhankelijk van het modelnummer.
V: Is deze thermocouple-kabel geschikt voor gebruik in harde industriële omgevingen?
A: Ja, deze thermoskabels zijn ontworpen om duurzaam en betrouwbaar te zijn in harde industriële omgevingen.
