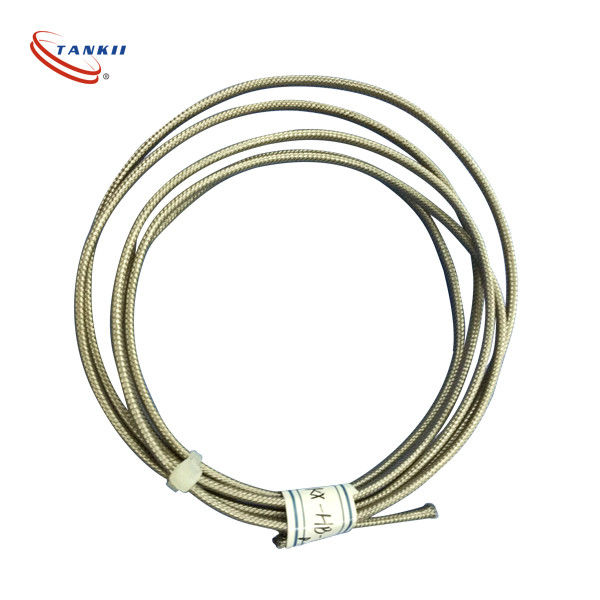

K-type draad voor temperatuurmeting, E/J/T/N/R/S-type thermokoppeldraad, eerste niveau meerstrengige afgeschermde compensatiedraad

K-type temperatuurmetingsdraad, E/J/T/N/R/S type thermocouple draad, eerste niveau meervoudig getrokken compensatiedraad

Productbeschrijving:

Termocouple draad is het kernmateriaal voor temperatuurmeting, die rechtstreeks het meetbereik en de nauwkeurigheid bepaalt.

Verlengings-/compensatiedradenlegering is een economisch alternatief, waarbij de thermocouple-kenmerken alleen in het laagtemperatuurbereik worden gesimuleerd voor signaaloverdracht en koude verbindingscompensatie.

Beide moeten dezelfde index hebben en zijn niet uitwisselbaar!

Hier zijn de belangrijkste kenmerken en selectie overwegingen:

Kernkenmerken en toepassingen:

1.Signaaloverdracht: verstuurt nauwkeurig het thermo-elektrische potentiële signaal op millivoltniveau dat door het thermopaar op het meetpunt wordt gegenereerd.

2.Verlenging en compensatie: vervangt dure thermocoupledraden van het type K (positieve elektrode: nikkelchroom, negatieve elektrode: nikkel silicium) voor het leggen op lange afstand,en verlengt de "koude verbinding" (referentieverbinding) van de thermocouple van het hoogtemperatuurveld naar de temperatuurstabiele controlekamer, waardoor een nauwkeurige compensatie van de koude verbinding in instrumenten mogelijk is.

3Kosteneffectiviteit: gebruik van goedkope legeringsdraden die overeenkomen met de thermoelektrische eigenschappen van het thermopaar, waardoor de bedradingskosten aanzienlijk worden verlaagd.

Verlengkabels versus compenserende kabels:

Verlengkabels: de geleiderlegering is precies hetzelfde als de overeenkomstige thermocouple (bv. KX), met een hoge nauwkeurigheid over een breder temperatuurbereik (bv. -40 °C tot 200 °C),maar tegen een hogere prijs..

Compenserende draden: De geleiderlegering verschilt van de thermocouple, maar heeft overeenkomstige thermo-elektrische eigenschappen (bijv. KCA/KCB), waardoor de nauwkeurigheid alleen binnen een beperkt temperatuurbereik (bijv..De Commissie heeft de Commissie verzocht de volgende maatregelen te treffen:

Algemene terminologie: In praktische toepassingen wordt "verlengkabel" vaak gebruikt als algemene term voor beide.

Voor de meeste industriële toepassingen zijn compenserende draden voldoende.

Materialen voor geleiders:

Thermocouple-kabels zijn er in verschillende variaties, die vooral worden onderscheiden door hun isolatiemateriaal en constructie om aan verschillende omgevingsomstandigheden en toepassingen te voldoen.

De belangrijkste soorten zijn:

1. PVC geïsoleerd: Geschikt voor algemene toepassingen met matige temperatuurbereiken.
2. Geïsoleerd met glasvezel: wordt gebruikt voor toepassingen bij hogere temperaturen en biedt een betere hittebestendigheid.
3. Geïsoleerd met PTFE: Ideaal voor toepassingen die chemische weerstand en flexibiliteit bij lage tot matige temperaturen vereisen.
4. Silicone geïsoleerd: Biedt goede flexibiliteit en hittebestendigheid, vaak gebruikt in omgevingen met hoge temperaturen.
5. Mineraal geïsoleerd (MI): Met een metalen behuizing met magnesiumoxide isolatie, geschikt voor hoge temperaturen, ruwe omgevingen en waar mechanische bescherming nodig is.

Elk type wordt gekozen op basis van specifieke operationele vereisten, zoals temperatuur, chemische blootstelling en mechanische duurzaamheid.

Technische parameters:

Vragen:

V: Wat is de merknaam van deze thermocouple kabel?

De merknaam van deze thermocouple kabel is Tankii.

V: Wat zijn de verschillende modelnummers die beschikbaar zijn voor deze thermocouple kabel?

A: De verschillende modelnummers die beschikbaar zijn voor deze thermocouple kabel zijn KX/KC, JX, EX, TX, NX, SC

V: Waar wordt deze thermocouple-kabel geproduceerd?

A: Deze thermocouple kabel is gemaakt in China.

V: Wat zijn de temperatuurbereiken die door deze thermocouple kabel worden ondersteund?

A: De temperatuurbereiken die door deze thermocouple-kabel worden ondersteund, variëren afhankelijk van het modelnummer.

V: Is deze thermocouple-kabel geschikt voor gebruik in harde industriële omgevingen?

A: Ja, deze thermocouple kabel is ontworpen om duurzaam en betrouwbaar te zijn in harde industriële omgevingen.
