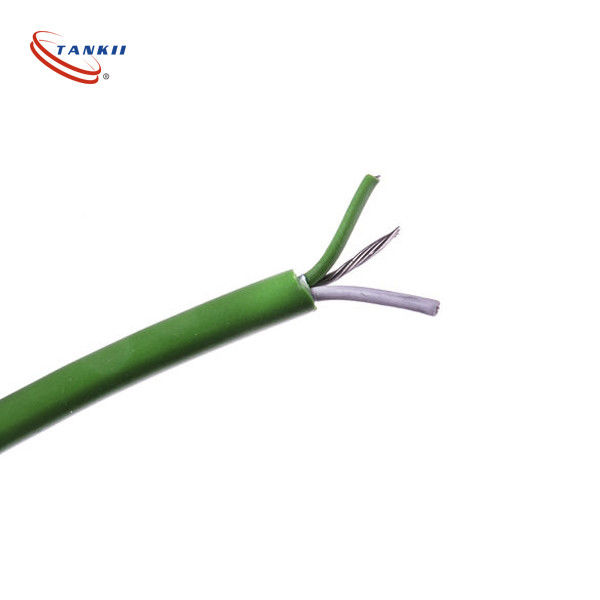

1 paar 2 paar 3 paar K-Type verlengkabel wit en groen IEC standaard klasse 1 gebruikt voor thermische energiecentrale

1 paar 2 paar 3 paar K-Type verlengkabel wit en groen IEC standaard klasse 1 gebruikt voor thermische energiecentrale

Productomschrijving:

Kernapplicatie van thermocouple verlengkabel (compensatiekabel)
In één zin: Trek het koude uiteinde van de thermocouple van de apparatuur met hoge temperatuur naar een locatie met stabiele temperatuur en geschikt voor temperatuurmeetinstrumenten, om nauwkeurige temperatuurmeting en geen extra temperatuurverschilfouten te garanderen.
1, Hoofdfunctie
Verleng het temperatuurmeet signaal en verplaats het werkende uiteinde van de koude-junctie thermocouple naar een locatie met hoge temperatuur. De koude-junctie mag niet worden geplaatst op een locatie met hoge temperatuur/grote temperatuurschommelingen; Gebruik verlengkabels om het koude uiteinde over lange afstand naar het constante temperatuurgebied van de controlekamer en instrumentenkast te trekken.
Compenseer voor thermo-elektrische potentiaal, elimineer temperatuurmeetfouten, verleng het draadmateriaal om overeen te komen met de thermo-elektrische eigenschappen van de corresponderende thermocouple. Binnen een bepaald temperatuurbereik kan het de thermocouple effectief verlengen zonder extra parasitaire potentiaal te genereren, wat zorgt voor nauwkeurige temperatuuraflezingen.
De speciale edelmetalen voor kosteneffectieve thermocouples (platina-rhodium, nikkel-chroom-silicium, etc.) zijn erg duur. Korte thermocouple draden worden aan de voorkant gebruikt, en goedkope verlengkabels worden voor lange afstanden aan de achterkant gebruikt, wat veel geld bespaart.
Anti-interferentie, eenvoudig te bedraden gespecialiseerde compensatiekabel met isolatie en afscherming, geschikt voor werkplaatsbruggen en pijpleidingen, anti-elektromagnetische interferentie, stabiele signaaloverdracht.
Pas de instrumentbedrading aan om de high-temperature probe ter plaatse op een gestandaardiseerde manier naar de temperatuurregelmeter, recorder en PLC-module te leiden, met uniforme en ordelijke bedrading.

Hier zijn de belangrijkste kenmerken en selectiecriteria:

Kernkenmerken en toepassingen:

1. Signaaloverdracht: Zendt nauwkeurig het millivolt-niveau thermo-elektrische potentiaal signaal uit dat door de thermocouple op het meetpunt wordt gegenereerd.

2. Verlenging en compensatie: Vervangt dure K-type thermocouple draden (positieve elektrode: nikkel-chroom, negatieve elektrode: nikkel-silicium) voor langeafstand aanleg, en verlengt de "koude-junctie" (referentie-junctie) van de thermocouple van het hoge-temperatuurveld naar de temperatuur-stabiele controlekamer, waardoor nauwkeurige koude-junctie compensatie in instrumenten mogelijk is.

3. Kosteneffectiviteit: Gebruikt goedkope legeringsdraden die overeenkomen met de thermo-elektrische eigenschappen van de thermocouple, waardoor de bedradingskosten aanzienlijk worden verlaagd.

Verlengkabels versus compensatiekabels:

Verlengkabels: De geleiderlegering is exact hetzelfde als de corresponderende thermocouple (bijv. KX), waardoor hoge nauwkeurigheid over een breder temperatuurbereik (bijv. -40°C tot 200°C) behouden blijft, maar tegen hogere kosten.

Compensatiekabels: De geleiderlegering is anders dan de thermocouple, maar heeft overeenkomende thermo-elektrische eigenschappen (bijv. KCA/KCB), garandeert nauwkeurigheid alleen binnen een beperkt temperatuurbereik (bijv. 0-100°C), en tegen lagere kosten.

Algemene terminologie: In praktische toepassingen wordt "verlengkabels" vaak gebruikt als algemene term voor beide.

Voor de meeste industriële toepassingen zijn compensatiekabels voldoende.

Geleidermaterialen:

Thermocouple kabels zijn verkrijgbaar in verschillende varianten, voornamelijk onderscheiden door hun isolatiematerialen en constructie om te voldoen aan verschillende omgevingsomstandigheden en toepassingen.

Hier zijn de belangrijkste typen:

1. PVC-geïsoleerd: Geschikt voor algemene toepassingen met gematigde temperatuurbereiken.
2. Glasvezel-geïsoleerd: Gebruikt voor toepassingen met hogere temperaturen, biedt betere hittebestendigheid.
3. PTFE geïsoleerd: Ideaal voor toepassingen die chemische bestendigheid en flexibiliteit vereisen bij lage tot gematigde temperaturen.
4. Siliconen-geïsoleerd: Biedt goede flexibiliteit en hittebestendigheid, vaak gebruikt in omgevingen met hoge temperaturen.
5. Minerale isolatie (MI): Beschikt over een metalen mantel met magnesiumoxide-isolatie, geschikt voor hoge temperaturen, zware omstandigheden en waar mechanische bescherming nodig is.

Elk type wordt gekozen op basis van specifieke operationele vereisten, zoals temperatuurbereik, chemische blootstelling en mechanische duurzaamheid.

Technische parameters:

Veelgestelde vragen:

V: Wat is de merknaam van deze thermocouple kabel?

A: De merknaam van deze thermocouple kabel is Tankii.

V: Wat zijn de verschillende modelnummers die beschikbaar zijn voor deze thermocouple kabel?

A: De verschillende modelnummers die beschikbaar zijn voor deze thermocouple kabel zijn KX/KC, JX, EX, TX, NX, SC

V: Waar wordt deze thermocouple kabel geproduceerd?

A: Deze thermocouple kabel wordt geproduceerd in China.

V: Wat zijn de temperatuurbereiken die door deze thermocouple kabel worden ondersteund?

A: De temperatuurbereiken die door deze thermocouple kabel worden ondersteund, variëren afhankelijk van het modelnummer. Raadpleeg de productspecificaties voor meer informatie.

V: Is deze thermocouple kabel geschikt voor gebruik in zware industriële omgevingen?

A: Ja, deze thermocouple kabel is ontworpen om duurzaam en betrouwbaar te zijn in zware industriële omgevingen.
