Productdetails:
|
Materiaal: | Constantan koper - | oppervlak: | Helder |
---|---|---|---|
Diameter van: | ≥ 0.1mm | Draadtype: | Stevige Draad |
Isolatie: | Op maat | Draadklasse: | I, II, III |
belangrijke tijd: | 5~20 dagen na het krijgen van de betaling | Punt: | T Type Thermokoppeldraad 0.2mm TP-Koper en TN Constantan Draad voor Thermokoppel wordt gebruikt dat |
Hoogtepunt: | thermokoppeldraad op hoge temperatuur,de draad van het thermokoppellood |

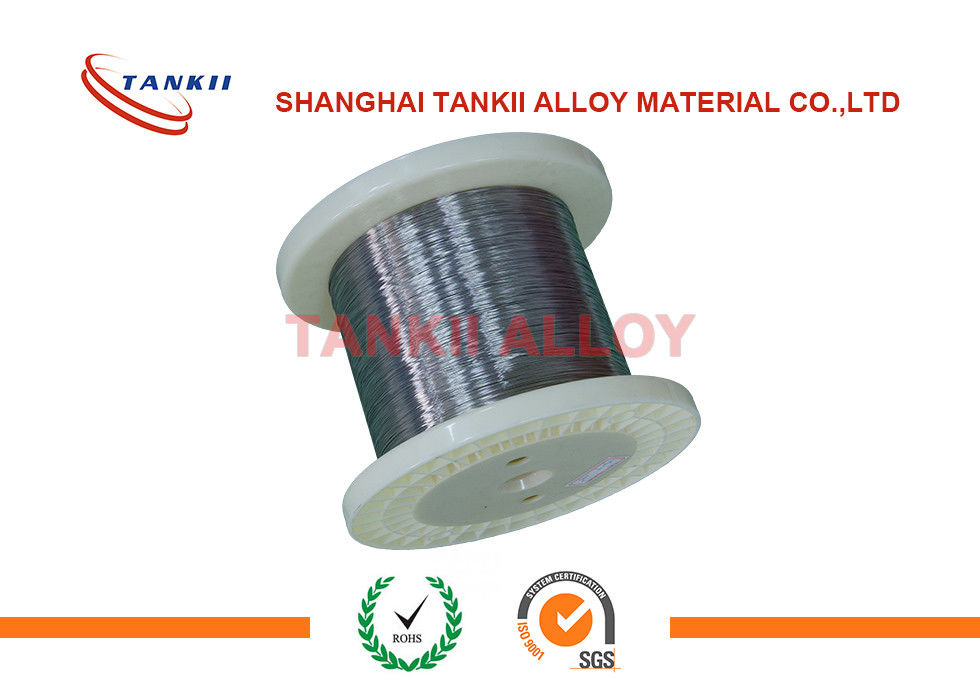

T Type Thermokoppeldraad 0.2mm TP-Koper en TN Constantan Draad die voor Thermokoppel wordt gebruikt
Snelle Beschrijving
Een typische thermokoppelbouw bestaat uit een paar ongelijke metalen die elektrisch samen bij op het ontdekkende punt worden aangesloten en met een voltage meetinstrument aan de andere kant verbonden. Wanneer één verbinding heter is dan andere, wordt een thermische „elektromotorische“ kracht (in millivolts) veroorzaakt die aan het verschil in temperatuur tussen de hete en koude verbindingen ruwweg evenredig is.
De thermokoppeldraden hebben uitstekende prestaties en in de de temperatuurmeting en controle op verschillende gebieden, zoals metallurgie, de chemische industrie, de aardolieindustrie, de machines-elektrische industrie, de energieindustrie, landbouw en de militaire industrie uitgebreid gebruikt.
Onze producten zijn met de normen van IEC584 -1and CEI-2 in overeenstemming.
Thermokoppeltype en index
|
Metingswaaier ℃ |
|
Type
|
Index
|
|
PtRh30-PtRh6 |
B | 600~1700 |
PtRh13-PT |
R | 0~1600 |
PtRh10-PT |
S | 0~1600 |
NiCr-NiSi |
K | -200~1300 |
(Constantan) niCr-CuNi |
E | -200~900 |
(Constantan) Fe-CuNi |
J | -40~750 |
(Constantan) Cu-CuNi |
T | -200~350 |
NiCrSi-NiSi |
N | -200~1300 |
De toelaatbare rang en de Tolerantie worden verkregen bij 0℃
Thermokoppel Type |
Rang |
Temperatuurwaaier ℃ |
Toelaatbare Tolerantie/℃ |
Type B | Ⅱ | 600~1700 | ±0.25% t |
Ⅲ | 600~800 | ±4 | |
800~1700 | ±0.5%t | ||
Type R | Ⅰ | 0~1100 | ±1 |
1100~1600 | ± [1+ (t-1100) ×0.3%] | ||
Ⅱ | 0~600 | ±1.5 | |
600~1600 | ±0.25% t | ||
Type K en Type N | Ⅰ | -40~1100 | ±1.5℃ of ±0.4%t |
Ⅱ | -40~1300 | ±2.5℃ of ±0.75%t | |
Ⅲ | -200~40 | ±2.5℃ of ±1.5%t | |
Type E | Ⅰ | -40~1100 | ±1.5℃ of ±0.4%t |
Ⅱ | -40~1300 | ±2.5℃ of ±0.75%t | |
Ⅲ | -200~40 | ±2.5℃ of ±1.5%t | |
Type J | Ⅰ | -40~750 | ±1.5℃ of ±0.4%t |
Ⅱ | -40~750 | ±2.5℃ of ±0.75%t | |
Type T | Ⅰ | -40~350 | ±0.5℃ of ±0.4%t |
Ⅱ | -40~350 | ±1.0℃ of ±0.75%t | |
Ⅲ | -200~40 | ±1.0℃ of ±1.5%t |
