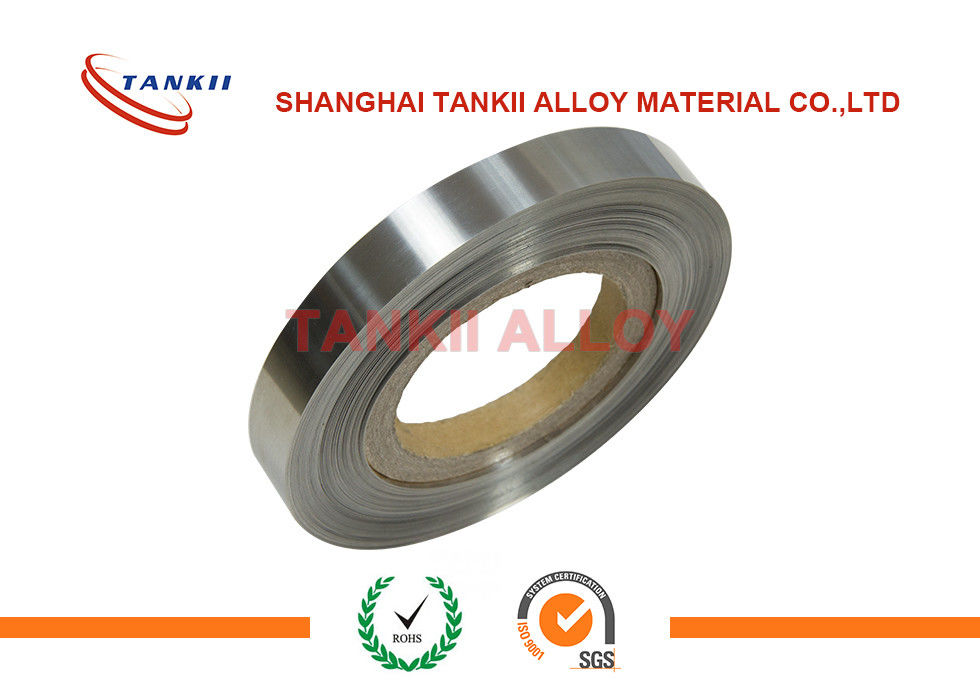

Van de Uitbreidingsfecral van Ni29Co18kovar de Legeringsstrook voor Vacuümrelais die Glaselementen verzegelen
Van de de Uitbreidingslegering van Ni29Co18kovar van de Strookfe de Legering van Co van Ni voor het Verzegelen van Glaselementen van Vacuümrelais
Beschrijving
Kovar is een nominale 29%Ni-17%Co-54%Fe-legering die een bekende glas-verzegelende legering geschikt om aan harde glazen te verzegelen is. Kovar heeft een nominale uitbreidingscoëfficiënt van ongeveer 5 ppm/°C en verbuigingstemperatuur van ~450 °C (840 °F).
Kovar (ASTM F15) is gebruikt voor het maken van hermetische verbindingen met de hardere Pyrexglazen en ceramische materialen. Deze legering heeft brede toepassing in machtsbuizen, microgolfbuizen, transistors, en dioden gevonden. In geïntegreerde schakelingen, is het gebruikt voor het vlakke pak en het dubbel-in-lijnpakket.
Chemische Samenstelling
| Rang |
C% |
P% |
S% |
Mn% |
Si% |
|
Cu% |
Cr% |
Mo% |
Ni% |
Co% |
Fe% |
| Kovar |
Maximum 0,03 |
Maximum 0,020 |
Maximum 0,020 |
Maximum 0,50 |
Maximum 0,30 |
|
Maximum 0,20 |
Maximum 0,20 |
Maximum 0,20 |
28.5-29.5 |
16.8-17.8 |
Bal. |
Specificaties
| Rang |
UNS |
Werkstoff Nr. |
ASTM |
|
| Kovar |
K94610 |
1.3981 |
F15 |
|
Fysische eigenschappen
| Rang |
Dichtheid |
Smeltpunt |
| Kovar |
8.17 g/cm3 |
1449°C |
Mechanische Eigenschappen
| Rang |
Treksterkte N/mm ² |
| Zacht |
1/4 Hard |
1/2 Hard |
3/4 Hard |
Hard hoogtepunt |
| Kovarstrook |
<570>
| 520-630 |
590-700 |
600-770 |
>700 |
| Kovardraad |
<585>
| 585-725 |
655-795 |
725-860 |
>860 |
Coëfficiënt van Uitbreiding
| Legering |
Lineaire Coëfficiënt van Thermische Uitbreiding ā, 10-6/℃ |
| 20-200℃ |
20-300℃ |
20-400℃ |
20-450℃ |
20-500℃ |
20-600℃ |
20-700℃ |
20-800℃ |
| Kovar |
5.9 |
5.3 |
5.1 |
5.3 |
6.2 |
7.8 |
9.2 |
10.2 |
Groottewaaier
Kovardraad: ¢0.1mm-¢9mm
Kovarbar: ¢11mm-¢200mm
Kovarstrook: 75-110mm*0.15-22mm.
Invar 36, ook als FeNi36 wordt bekend, is ijzer-nikkel legeringen heeft lage coëfficiënten van uitbreiding over slechts een eerder smalle waaier van temperatuur die. Het heeft ongeveer een lage coëfficiënt van uitbreiding van cryogene temperaturen aan 260℃. In de droge lucht thuis temperatuur, hebben invar 36 goede weerstand tegen corrosie. Maar in vochtige lucht, kan het gaan corrosie.
Invar 36 is geschikt voor de toepassingen die lage coëfficiënt van uitbreiding, zoals productie, opslag en vervoer van vloeibaar gas vereisen, temperatuurregelgeving apparaten die onder 200℃, openingsmasker werken, eenheidskader die onder -200℃ etc. werken.
Chemische Samenstelling
| Rang |
C% |
Si% |
P% |
S% |
Mn% |
Ni% |
Fe% |
| Invar 36 |
Maximum 0,05 |
Maximum 0,30 |
Maximum 0,020 |
Maximum 0,020 |
0.20-0.60 |
35.0-37.0 |
Bal. |
Specificaties
| Rang |
UNS |
Werkstoff Nr. |
Strook/Blad |
| Invar 36 |
K93600 |
1.3912 |
ASTM B388/B753 |
Fysische eigenschappen
| Rang |
Dichtheid |
Smeltpunt |
| Invar 36 |
8.1 g/cm3 |
1430°C |
Coëfficiënt van Uitbreiding
| Legering |
Lineaire Coëfficiënt van Thermische Uitbreiding ā, 10-6/℃
|
| 20-50℃ |
20-100℃ |
20-200℃ |
20-300℃ |
20-400℃ |
20-500℃ |
| Invar 36 |
0,6 |
0,8 |
2.0 |
5.1 |
8.0 |
10.0 |
Groottewaaier
Invar 36 draad, bar, staaf, strook, smeedstuk, plaat, blad, buis, bevestigingsmiddel en andere standaardvormen is beschikbaar.
