Productdetails:
|
Materiaal: | Chromel Alumel | oppervlak: | Helder |
---|---|---|---|
Diameter van: | ≥ 0.1mm | Draadtype: | Stevige Draad |
Isolatie: | Op maat | Draadklasse: | CEI-KLASSE I, II, |
belangrijke tijd: | 5~20 dagen na het krijgen van de betaling | ||
Hoogtepunt: | de draad van het thermokoppellood,thermokoppeldraad op hoge temperatuur |

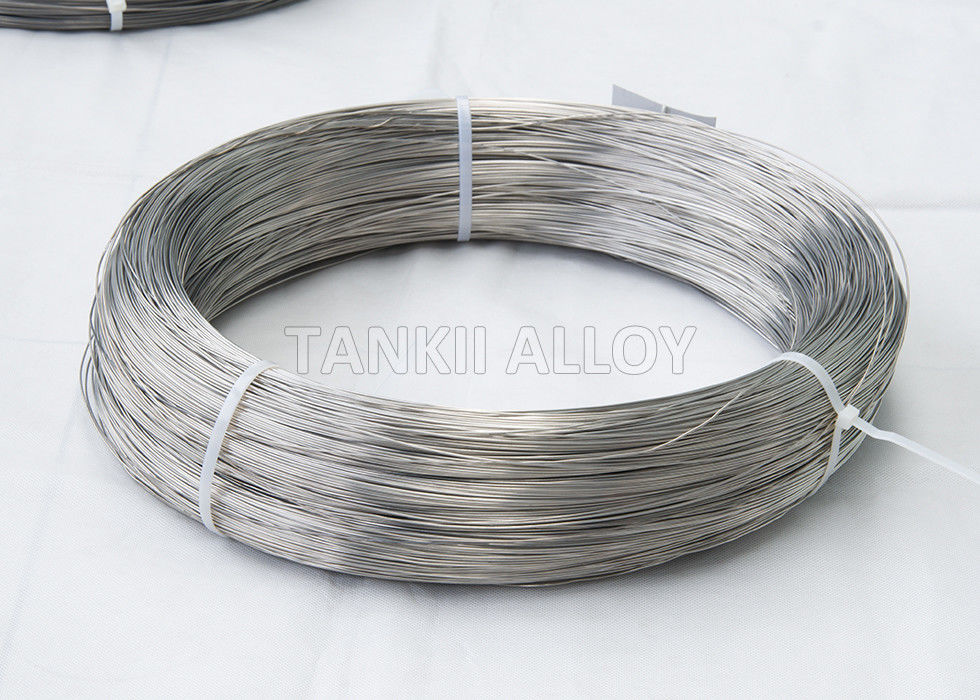

Geoxydeerde 16AWG 1.29mm Alumel-Chromelk Type Klasse 1 van de Thermokoppeldraad IEC60584 Prijzen
Snelle Beschrijving
Een typische thermokoppelbouw bestaat uit een paar ongelijke metalen die elektrisch samen bij op het ontdekkende punt worden aangesloten en met een voltage meetinstrument aan de andere kant verbonden. Wanneer één verbinding heter is dan andere, wordt een thermische „elektromotorische“ kracht (in millivolts) veroorzaakt die aan het verschil in temperatuur tussen de hete en koude verbindingen ruwweg evenredig is.
Geoxydeerde 16AWG 1.29mm Alumel-Chromelk Type Klasse 1 van de Thermokoppeldraad IEC60584 Prijzen
Kenmerken:
De thermokoppeldraden hebben uitstekende prestaties en in de de temperatuurmeting en controle op verschillende gebieden, zoals metallurgie, de chemische industrie, de aardolieindustrie, de machines-elektrische industrie, de energieindustrie, landbouw en de militaire industrie uitgebreid gebruikt.
Onze producten zijn met de normen van IEC584 -1and CEI-2 in overeenstemming.
Thermokoppeltype en index
|
Metingswaaier ℃ |
|
Type
|
Index
|
|
PtRh30-PtRh6 |
B | 600~1700 |
PtRh13-PT |
R | 0~1600 |
PtRh10-PT |
S | 0~1600 |
NiCr-NiSi |
K | -200~1300 |
(Constantan) niCr-CuNi |
E | -200~900 |
(Constantan) Fe-CuNi |
J | -40~750 |
(Constantan) Cu-CuNi |
T | -200~350 |
NiCrSi-NiSi |
N | -200~1300 |
De toelaatbare rang en de Tolerantie worden verkregen bij 0℃
Thermokoppel Type |
Rang |
Temperatuurwaaier ℃ |
Toelaatbare Tolerantie/℃ |
Type B | Ⅱ | 600~1700 | ±0.25% t |
Ⅲ | 600~800 | ±4 | |
800~1700 | ±0.5%t | ||
Type R | Ⅰ | 0~1100 | ±1 |
1100~1600 | ± [1+ (t-1100) ×0.3%] | ||
Ⅱ | 0~600 | ±1.5 | |
600~1600 | ±0.25% t | ||
Type K en Type N | Ⅰ | -40~1100 | ±1.5℃ of ±0.4%t |
Ⅱ | -40~1300 | ±2.5℃ of ±0.75%t | |
Ⅲ | -200~40 | ±2.5℃ of ±1.5%t | |
Type E | Ⅰ | -40~1100 | ±1.5℃ of ±0.4%t |
Ⅱ | -40~1300 | ±2.5℃ of ±0.75%t | |
Ⅲ | -200~40 | ±2.5℃ of ±1.5%t | |
Type J | Ⅰ | -40~750 | ±1.5℃ of ±0.4%t |
Ⅱ | -40~750 | ±2.5℃ of ±0.75%t | |
Type T | Ⅰ | -40~350 | ±0.5℃ of ±0.4%t |
Ⅱ | -40~350 | ±1.0℃ of ±0.75%t | |
Ⅲ | -200~40 | ±1.0℃ of ±1.5%t |
