Productdetails:
|
| Materiaal: | NICrSi- NiSiMg | oppervlak: | Helder |
|---|---|---|---|
| Diameter van: | >0.1mm | Draadtype: | Enige draad |
| Isolatie: | Op maat | Draadklasse: | CEI-KLASSE I, II |
| belangrijke tijd: | 5~10 dagen na het krijgen van de betaling | ||
| Hoogtepunt: | de draad van het thermokoppellood,thermokoppeldraad op hoge temperatuur |
||

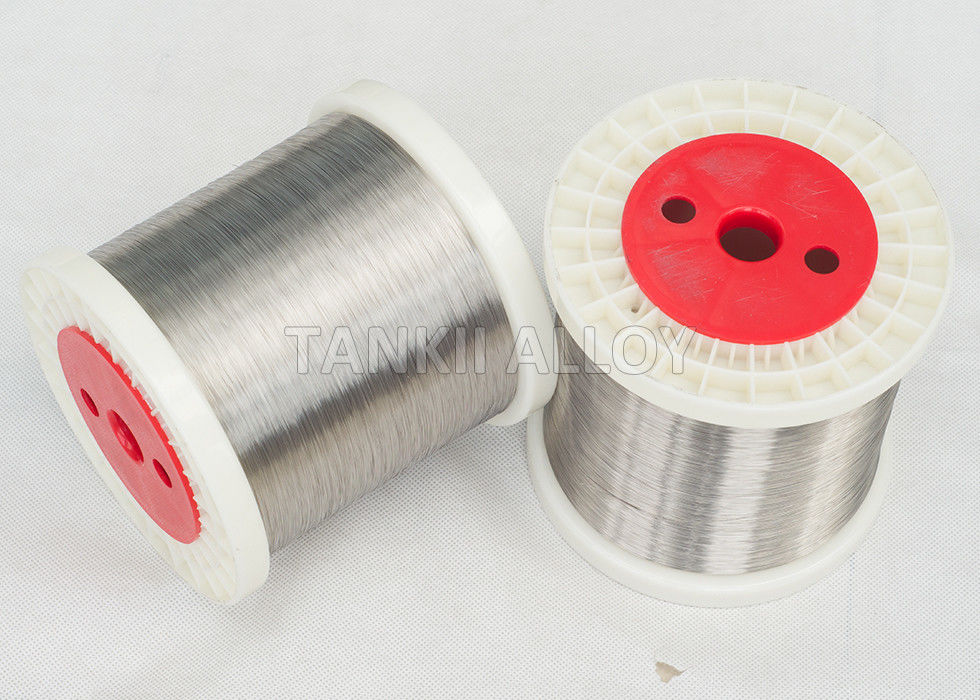

Thermokoppellegeringen/het Type N 0.2mm van Uitbreidingsdraad dat op DIN-Spoelen wordt ingepakt
Een typische thermokoppelbouw bestaat uit een paar ongelijke metalen die elektrisch samen bij op het ontdekkende punt worden aangesloten en met een voltage meetinstrument aan de andere kant verbonden. Wanneer één verbinding heter is dan andere, wordt een thermische „elektromotorische“ kracht (in millivolts) veroorzaakt die aan het verschil in temperatuur tussen de hete en koude verbindingen ruwweg evenredig is.
Draadtype N van het NiCrSithermokoppel
Het typen thermokoppel is dat uit een nickel14% chromium-1 1/2% silicium (+) wordt samengesteld draad tegenover een nikkel 4 1/2% silicon1/10% magnesium (-) draad. Het werd ontwikkeld om in dezelfde omstandigheden worden gebruikt die een Type K. Type N in oxyderende of inerte atmosferen met een waaier van de de diensttemperatuur tussen -200°C en 1260°C (- 330°F aan 2300°F) zou moeten worden gebruikt. De toevoeging van silicium en chromium maakt dit type van thermokoppel tegen groen-Verrotting en minder het afdrijven meer bestand wanneer vergeleken bij een Type K. Het negatieve element, of NN, van een Typen thermokoppel kan door om het even welke volgende namen worden beschreven: Nisil, nikkel-silicium. Het positieve element, of NP, van een Typen thermokoppel kan door om het even welke volgende namen worden beschreven: Nicrosil, nikkel-chromium-silicium.
Thermokoppellegeringen/het Type N 0.2mm van Uitbreidingsdraad dat op DIN-Spoelen wordt ingepakt
Kenmerken:
De thermokoppeldraden hebben uitstekende prestaties en in de de temperatuurmeting en controle op verschillende gebieden, zoals metallurgie, de chemische industrie, de aardolieindustrie, de machines-elektrische industrie, de energieindustrie, landbouw en de militaire industrie uitgebreid gebruikt.
Onze producten zijn met de normen van IEC584 -1and CEI-2 in overeenstemming.
|
Thermokoppeltype en index |
Metingswaaier ℃ |
|
|
Type |
Index |
|
|
|
B | 600~1700 |
|
|
R | 0~1600 |
|
|
S | 0~1600 |
|
|
K | -200~1300 |
|
|
E | -200~900 |
|
|
J | -40~750 |
|
|
T | -200~350 |
|
|
N | -200~1300 |
De toelaatbare rang en de Tolerantie worden verkregen bij 0℃
|
Thermokoppel |
Rang |
Temperatuurwaaier |
Toelaatbare Tolerantie/℃ |
| Type B | Ⅱ | 600~1700 | ±0.25% t |
| Ⅲ | 600~800 | ±4 | |
| 800~1700 | ±0.5%t | ||
| Type R | Ⅰ | 0~1100 | ±1 |
| 1100~1600 | ± [1+ (t-1100) ×0.3%] | ||
| Ⅱ | 0~600 | ±1.5 | |
| 600~1600 | ±0.25% t | ||
| Type K en Type N | Ⅰ | -40~1100 | ±1.5℃ of ±0.4%t |
| Ⅱ | -40~1300 | ±2.5℃ of ±0.75%t | |
| Ⅲ | -200~40 | ±2.5℃ of ±1.5%t | |
| Type E | Ⅰ | -40~1100 | ±1.5℃ of ±0.4%t |
| Ⅱ | -40~1300 | ±2.5℃ of ±0.75%t | |
| Ⅲ | -200~40 | ±2.5℃ of ±1.5%t | |
| Type J | Ⅰ | -40~750 | ±1.5℃ of ±0.4%t |
| Ⅱ | -40~750 | ±2.5℃ of ±0.75%t | |
| Type T | Ⅰ | -40~350 | ±0.5℃ of ±0.4%t |
| Ⅱ | -40~350 | ±1.0℃ of ±0.75%t | |
| Ⅲ | -200~40 | ±1.0℃ of ±1.5%t |
