Productdetails:
|
| Norm: | ANSI, IEC584 | Toepassing: | thermokoppelsensor, MI kabel |
|---|---|---|---|
| Tolerantie: | CEI 60584 klasse 1 | Diameter: | Aangepast |
| Levertijd: | 5~10 dagen na het krijgen van de betaling | Punt: | TN 26AWG van de Constantandraad Thermokoppeldraad voor de Kabel van de Thermokoppeluitbreiding |
| Hoogtepunt: | naakt draadthermokoppel,de draad van het thermokoppellood |
||

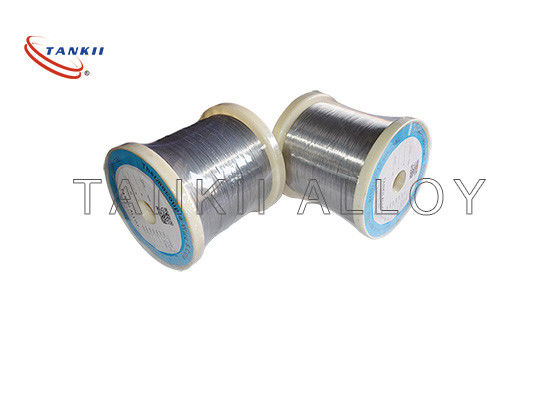

TN 26AWG van de Constantandraad Thermokoppeldraad voor de Kabel van de Thermokoppeluitbreiding
De thermokoppeldraad laat temperaturen toe om elektronisch worden gemeten. Een typische thermokoppelbouw bestaat uit een paar ongelijke metalen die elektrisch samen bij op het ontdekkende punt worden aangesloten en met een voltage meetinstrument aan de andere kant verbonden. Wanneer één verbinding heter is dan andere, wordt een thermische „elektromotorische“ kracht (in millivolts) veroorzaakt die aan het verschil in temperatuur tussen de hete en koude verbindingen ruwweg evenredig is.
TN 26AWG van de Constantandraad Thermokoppeldraad voor de Kabel van de Thermokoppeluitbreiding
De Kenmerken van de het Thermokoppeldraad van Shanghai Tankii:
De thermokoppeldraden hebben uitstekende prestaties en in de de temperatuurmeting en controle op verschillende gebieden, zoals metallurgie, de chemische industrie, de aardolieindustrie, de machines-elektrische industrie, de energieindustrie, landbouw en de militaire industrie uitgebreid gebruikt.
De Tankiiproducten zijn met de normen van IEC584 -1 en 2 in overeenstemming.
|
Thermokoppeltype en index |
Metingswaaier ℃ |
|
|
Type |
Index |
|
|
|
B | 600~1700 |
|
|
R | 0~1600 |
|
|
S | 0~1600 |
|
|
K | -200~1300 |
|
|
E | -200~900 |
|
|
J | -40~750 |
|
|
T | -200~350 |
|
|
N | -200~1300 |
TN 26AWG van de Constantandraad Thermokoppeldraad voor de Kabel van de Thermokoppeluitbreiding
De toelaatbare rang en de Tolerantie worden verkregen bij 0℃
|
Thermokoppel |
Rang |
Temperatuurwaaier |
Toelaatbare Tolerantie/℃ |
| Type B | Ⅱ | 600~1700 | ±0.25% t |
| Ⅲ | 600~800 | ±4 | |
| 800~1700 | ±0.5%t | ||
| Type R | Ⅰ | 0~1100 | ±1 |
| 1100~1600 | ± [1+ (t-1100) ×0.3%] | ||
| Ⅱ | 0~600 | ±1.5 | |
| 600~1600 | ±0.25% t | ||
| Type K en Type N | Ⅰ | -40~1100 | ±1.5℃ of ±0.4%t |
| Ⅱ | -40~1300 | ±2.5℃ of ±0.75%t | |
| Ⅲ | -200~40 | ±2.5℃ of ±1.5%t | |
| Type E | Ⅰ | -40~1100 | ±1.5℃ of ±0.4%t |
| Ⅱ | -40~1300 | ±2.5℃ of ±0.75%t | |
| Ⅲ | -200~40 | ±2.5℃ of ±1.5%t | |
| Type J | Ⅰ | -40~750 | ±1.5℃ of ±0.4%t |
| Ⅱ | -40~750 | ±2.5℃ of ±0.75%t | |
| Type T | Ⅰ | -40~350 | ±0.5℃ of ±0.4%t |
| Ⅱ | -40~350 | ±1.0℃ of ±0.75%t | |
| Ⅲ | -200~40 | ±1.0℃ of ±1.5%t |
De details van de productverpakking:
TN 26AWG van de Constantandraad Thermokoppeldraad voor de Kabel van de Thermokoppeluitbreiding
TN 26AWG van de Constantandraad Thermokoppeldraad voor de Kabel van de Thermokoppeluitbreiding
