Productdetails
Plaats van herkomst: Shanghai, China
Merknaam: TANKII
Certificering: ISO9001: 2015
Modelnummer: 1Cr13Al4
Betaling & het Verschepen Termijnen
Min. bestelaantal: 20kg
Prijs: Negotiation
Verpakking Details: Spoel, karton, plywod geval met plastic film als vereiste cliënten
Levertijd: 15-30 dagen
Betalingscondities: L/C, T/T, Western Union, Paypal
Levering vermogen: 100+TON+MONTH
Materiaal: |
FeCrAl |
Oppervlakte: |
Helder, Vlot, het Schoonmaken |
Dichtheid: |
7.4g/cm3 |
Verlenging: |
>16% |
Hardheid: |
200-260 |
Dikte: |
volgens de eis van cliënten |
Materiaal: |
FeCrAl |
Oppervlakte: |
Helder, Vlot, het Schoonmaken |
Dichtheid: |
7.4g/cm3 |
Verlenging: |
>16% |
Hardheid: |
200-260 |
Dikte: |
volgens de eis van cliënten |

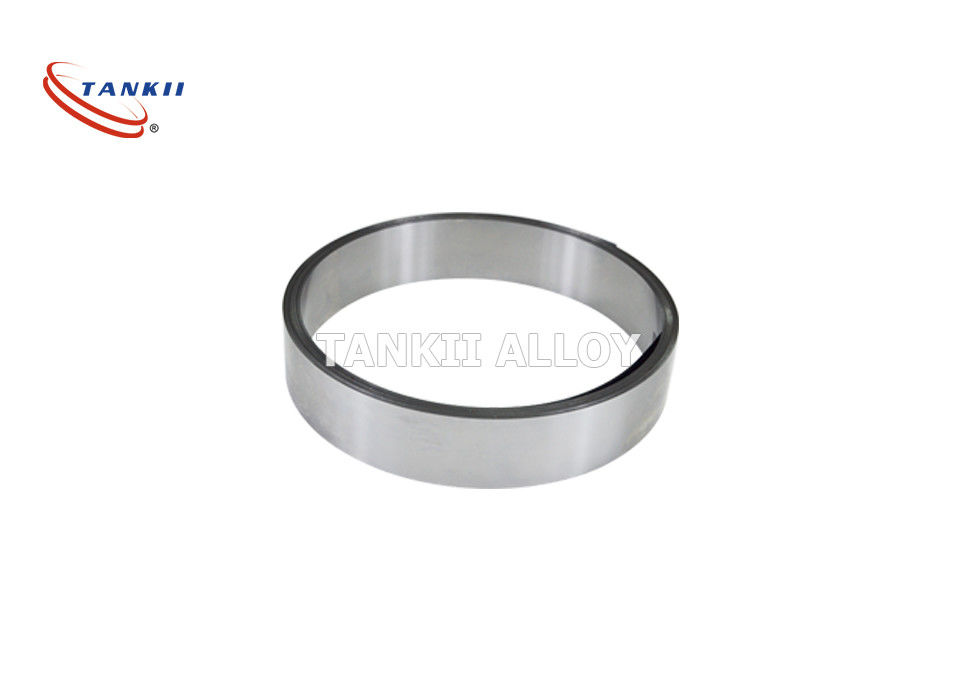

van de de legerings de Heldere Vlakke Strook van 1Cr13Al4 FeCrAl Brede Strook voor Weerstandengebruik
De Fecrallegeringen en de nikkel-Chromium legeringen zijn verkozen om het weerstand biedende materiaal voor ingebedde weerstand te zijn omdat de nikkel-chromium legeringen hoog elektroweerstandsvermogen bezitten dat wijd voor dunne filmweerstanden wordt gebruikt [1, 2]. De bladweerstand van nikkel-Chrome legeringsfilm die 20%-chromium bevatten kan zo hoog zijn zoals 2-3 kilo'sohms en nog goede stabiliteit handhaven. Temperatuurcoëfficiënt 1 van weerstand (TCR) voor bulklegering nikkel-Chrome is ongeveer 110 ppm/°C. Door een kleine hoeveelheid silicium en aluminium met nikkel-chromium te legeren, is de temperatuurstabiliteit verder beter.
Toepassing:
De weerstanden ingebed in een gedrukte telegraferende raad zullen een facilitator voor het verkleinen van pakketten met hogere betrouwbaarheid en betere elektroprestaties zijn. Het integreren van de weerstandsfunctionaliteit in het gelamineerde substraat bevrijdt omhoog de oppervlakte van PWB door afzonderlijke componenten wordt verbruikt, toelatend verhoogde apparatenfunctionaliteit door de plaatsing van actievere componenten. De nikkel-chromium legeringen bezitten hoog elektroweerstandsvermogen, die hen voor gebruik in een verscheidenheid van toepassingen praktisch maken. Het nikkel en het chromium worden gelegeerd met silicium en aluminium om temperatuurstabiliteit te verbeteren en de thermische coëfficiënt van weerstand te verminderen. Een dunne film weerstand biedende die laag op nikkel-chromium legeringen wordt gebaseerd is gedeponeerd onophoudelijk op broodjes van koperfolie om tot een materiaal voor ingebedde weerstandstoepassingen te leiden. De dunne film weerstand biedende die laag tussen koper en laminaat wordt geklemd kan selectief worden geëtst om afzonderlijke weerstanden te vormen. De chemische producten voor ets zijn gemeenschappelijk in PWB-productieprocessen. Door de dikte van de legeringen, de waarden van de bladweerstand te controleren van 25 tot 250 ohm/sq. worden verkregen. Dit document zal twee nikkel-chromium materialen in hun etsmethodologieën, uniformiteit, macht behandeling, thermische prestaties, adhesie en het etsen van resolutie vergelijken.
| Merknaam | 1Cr13Al4 | 0Cr25Al5 | 0Cr21Al6 | 0Cr23Al5 | 0Cr21Al4 | 0Cr21Al6Nb | 0Cr27Al7Mo2 | |
| Hoofdchemisch product composition% | Cr | 12.0-15.0 | 23.0-26.0 | 19.0-22.0 | 22.5-24.5 | 18.0-21.0 | 21.0-23.0 | 26.5-27.8 |
| Al | 4.0-6.0 | 4.5-6.5 | 5.0-7.0 | 4.2-5.0 | 3.0-4.2 | 5.0-7.0 | 6.0-7.0 | |
| RE | wenselijk bedrag |
wenselijk bedrag |
wenselijk bedrag |
wenselijk bedrag |
wenselijk bedrag |
wenselijk bedrag |
wenselijk bedrag |
|
| Fe | Rust | Rust | Rust | Rust | Rust | Rust | Rust | |
| Nb0.5 | Mo1.8-2.2 | |||||||
| Max.continuous de dienst temp.of element (ºC) |
950 | 1250 | 1250 | 1250 | 1100 | 1350 | 1400 | |
| Weerstandsvermogen μΩ.m, 20ºC |
1.25 | 1.42 | 1.42 | 1.35 | 1.23 | 1.45 | 1.53 | |
| Dichtheid (g/cm3) |
7.4 | 7.10 | 7.16 | 7.25 | 7.35 | 7.10 | 7.10 | |
| Thermisch geleidingsvermogen KJ/m.h.ºC |
52.7 | 46.1 | 63.2 | 60.2 | 46.9 | 46.1 | 45.2 | |
| Coëfficiënt van lijnenuitbreiding α×10-6/ºC |
15.4 | 16.0 | 14.7 | 15.0 | 13.5 | 16.0 | 16.0 | |
| Het smelten pointºC | 1450 | 1500 | 1500 | 1500 | 1500 | 1510 | 1520 | |
| Treksterkte Mpa |
580-680 | 630-780 | 630-780 | 630-780 | 600-700 | 650-800 | 680-830 | |
| Verlenging bij breuk % |
>16 | >12 | >12 | >12 | >12 | >12 | >10 | |
| Variatie van gebied % |
65-75 | 60-75 | 65-75 | 65-75 | 65-75 | 65-75 | 65-75 | |
| Herhaal het buigen frequentie (F/R) |
>5 | >5 | >5 | >5 | >5 | >5 | >5 | |
| Hardheid (H.B.) | 200-260 | 200-260 | 200-260 | 200-260 | 200-260 | 200-260 | 200-260 | |
| Micrografisch structuur |
Ferriet | Ferriet | Ferriet | Ferriet | Ferriet | Ferriet | Ferriet | |
| Magnetisch eigenschappen |
Magnetisch | Magnetisch | Magnetisch | Magnetisch | Magnetisch | Magnetisch | Magnetisch | |
