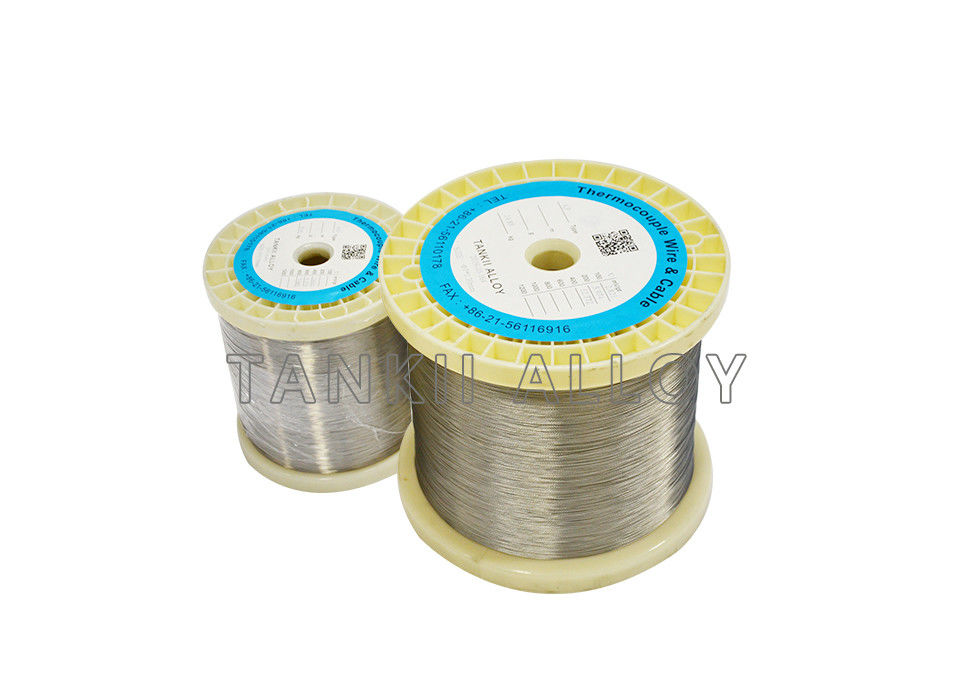

Heldere Naakte Draad 19 X 0.16mm van het Typenx Thermokoppel iec584-3 klasse 1

Iec584-3 vastgelopen het Type NX van thermokoppeldraad 19* 0.16mm Thermokoppeldraad

De grootte van de Tankiivoorraad: N type vastgelopen het thermokoppeldraad van de uitbreidingsrang, 19*0.16mm, iec584-3

De Draad van de thermokoppelrang of de Draad van de Uitbreidingsrang?

De thermokoppeldraad (kabel) is beschikbaar in twee rangen; De draad van de thermokoppelrang & de draad van de Uitbreidingsrang.

Typisch, wordt de thermokoppelrang gebruikt om de daadwerkelijke thermokoppelsensor of het ontdekkende punt (verbinding) zelf te maken, terwijl de draad van de thermokoppeluitbreiding (kabel) wordt gebruikt om thermokoppelsensoren aan bijbehorende instrumentatiesystemen, gewoonlijk via een industriële eindbijlage of thermokoppelschakelaar aan te sluiten.

De de rangdraad van het typen thermokoppel heeft grotere emf stabiliteit en corrosieweerstand dan Type K, nochtans ontwikkelt de combinatie een lagere emf output en kan niet, daarom, direct worden gesubstitueerd.

Het Typen thermokoppel is uit een nickel14% chromium-1 1/2% silicium (+) wordt samengesteld draad tegenover een nikkel 4 1/2% silicon1/10% magnesium (-) draad die. Het werd ontwikkeld om in dezelfde omstandigheden worden gebruikt die een Type K. Type N in oxyderende of inerte atmosferen met een waaier van de de diensttemperatuur tussen -200°C en 1260°C (- 330°F aan 2300°F) zou moeten worden gebruikt. De toevoeging van silicium en chromium maakt dit type van thermokoppel tegen groen-Verrotting en minder het afdrijven meer bestand wanneer vergeleken bij een Type K. Het negatieve element, of NN, van een Typen thermokoppel kan door om het even welke volgende namen worden beschreven: Nisil, nikkel-silicium. Het positieve element, of NP, van een Typen thermokoppel kan door om het even welke volgende namen worden beschreven: Nicrosil, nikkel-chromium-silicium.

Typen Thermokoppel (Nicrosil/Nisil): Het Type N deelt dezelfde nauwkeurigheid en temperatuurgrenzen zoals het Type K. Het type N is lichtjes duurder. Het type N heeft betere herhaalbaarheid tussen 572F aan 932F (300C aan 500C) in vergelijking met het type K.

De Waaier van de typen Temperatuur:

• Maximum ononderbroken werkende temperatuur: tot 2,300F (1,260C)
• Gebruik op korte termijn: 2,336F (1,280C)
• Draad van de thermokoppelrang, -454 aan 2300F (- 270 aan 1,260C)
• Uitbreidingsdraad, 32 aan 392F (0 aan 200C)

• Norm: +/- 2.2C of +/- .75%
• Speciale Grenzen van Fout: +/- 1.1C of 0,4%

Overweging voor naakte draadtype E thermokoppeltoepassingen:

• Het type N steunt beter aan oxydatie bij hoge temperaturen wanneer vergeleken bij het type K.
