Markeren:
0.16mm thermocouple draad
, IEC 584-1 Thermocouple draad
, N 0
IEC 584-1 klasse 1 Thermocouple draad N 0,16 mm vaste draad / strengdraad 19/0,16 mm gebruikt voor nucleaire toepassingen
IEC 584-1 klasse 1 Thermocouple draad N 0,16 mm vaste draad / strengdraad 19/0,16 mm gebruikt voor nucleaire toepassingen
Wat zijn de meest voorkomende fouten bij het gebruik van N-type thermoparen?
Bij het gebruik van N-type thermoparen voor temperatuurmeting kunnen verschillende veel voorkomende fouten optreden die van invloed kunnen zijn op de nauwkeurigheid en betrouwbaarheid van de temperatuurmetingen.Hier zijn enkele van de typische fouten in verband met N-type thermocouples:
-
Vergoeding fouten bij koude verbinding:De compensatie van de koude verbinding is noodzakelijk om rekening te houden met temperatuurverschillen bij de koude verbinding waar de thermocouple draden worden aangesloten op de meetinstrumenten.Fouten in de compensatie van de koude verbinding kunnen tot onnauwkeurigheden in de temperatuurmetingen leiden.
-
Afbraak bij hoge temperaturen: thermoparen van het type N zijn ontworpen voor toepassingen bij hoge temperaturen.Maar langdurige blootstelling aan extreme temperaturen kan leiden tot drift en afbraak van de thermocouple draden in de loop van de tijd, die van invloed zijn op de nauwkeurigheid.
-
Verontreiniging: Verontreiniging van de draden van het thermocouple kan metingsfouten veroorzaken.Oxidatie of ophoping van vreemde materialen op de thermocouple verbinding kan invloed hebben op de thermo-elektrische eigenschappen van de draden en leiden tot onnauwkeurige temperatuurmetingen.
-
Mismatched Thermocouple Materials: indien voor de N-type thermocouple draden de verkeerde materialen worden gebruikt of indien er een mismatch is tussen de thermocouple draden,het kan leiden tot significante meetfouten.
-
Elektromagnetische interferentie (EMI): EMI van nabijgelegen apparatuur of elektrische bronnen kan geluid veroorzaken in het thermocoupelsignaal, wat leidt tot onnauwkeurige temperatuurmetingen.
-
Slechte kalibratie: een onjuiste kalibratie van het N-type thermo-paar of het meetinstrument kan leiden tot systematische fouten in de temperatuurmetingen.
-
Mechanische spanning: overmatige mechanische spanning op de thermocouple draden kan vervorming of beschadiging veroorzaken, waardoor de nauwkeurigheid van temperatuurmetingen wordt beïnvloed.
-
Onjuiste installatie: Onjuiste installatie van de thermocouple draden, zoals slechte verbindingen, losse armaturen of verkeerde plaatsing, kan fouten in de temperatuurmetingen veroorzaken.
Om deze fouten te beperken bij het gebruik van N-type thermocouples is het essentieel om de beste praktijken voor installatie, kalibratie, onderhoud en monitoring te volgen.een goede behandeling van de thermocouple draden, het waarborgen van een goed contact bij verbindingen en het minimaliseren van interferentiebronnen kan helpen bij het handhaven van de nauwkeurigheid en betrouwbaarheid van temperatuurmetingen.
N-type thermocouple draad is een type thermocoupledie bestaat uit een paar verschillende metalen, Nicrosil (Nickel-Chromium-Silicium) en Nisil (Nickel-Silicium).Deze combinatie staat bekend om zijn hoge stabiliteit bij hoge temperaturen en goede weerstand tegen oxidatieHier zijn enkele belangrijke kenmerken van N-type thermocouples:
-
Temperatuurbereik: N-type thermoparen kunnen temperaturen meten binnen een bereik van ongeveer -200°C tot 1300°C (-328°F tot 2372°F).Ze zijn vooral geschikt voor toepassingen bij hoge temperaturen.
-
Naast het gebruik van thermische thermocouples, is het ook mogelijk om thermische thermocouples te gebruiken voor het afstemmen van de temperatuur.
-
Toepassingen: N-type thermocouples vinden toepassingen in industrieën zoals luchtvaart, automobielindustrie, metaalverwerking en elektriciteitsopwekking, waar het toezicht op hoge temperaturen essentieel is.
-
Corrosiebestendigheid: de Nicrosil/Nisil-combinatie biedt een goede weerstand tegen oxidatie en corrosie, waardoor de levensduur en betrouwbaarheid van N-type thermoparen in uitdagende omgevingen worden verbeterd.
-
Reactietijd: N-type thermoparen hebben een relatief snelle reactietijd, waardoor snelle en nauwkeurige temperatuurmetingen in dynamische systemen mogelijk zijn.
-
Versadigbaarheid: vanwege hun brede temperatuurbereik en stabiliteit zijn N-type thermoparen veelzijdig en kunnen ze worden gebruikt in verschillende industriële omgevingen waar hoge temperaturen aanwezig zijn.
-
Industrienormen: thermoparen van het type N voldoen aan internationale normen zoals IEC 60584 en ASTM E230, waardoor consistentie en compatibiliteit met thermopareninstrumenten worden gewaarborgd.
Over het algemeen is N-type thermocoupledraad een betrouwbare en nauwkeurige keuze voor toepassingen bij hoge temperaturen waar stabiliteit, nauwkeurigheid en weerstand tegen oxidatie essentiële vereisten zijn.
Wat is de belangrijkste factor voor thermo-appel draad?
De belangrijkste factor die bij de keuze van de thermocouple draad in aanmerking moet worden genomen isnauwkeurigheidDe nauwkeurigheid is van cruciaal belang omdat thermocouples voornamelijk worden gebruikt voor temperatuurmeting en -controle in verschillende toepassingen in verschillende industrieën.
Hier zijn enkele redenen waarom nauwkeurigheid de belangrijkste factor is bij de selectie van thermocouple draden:
-
Precision in Temperatuurmeting: thermocouples worden gebruikt om nauwkeurige temperatuurmetingen te geven.De nauwkeurigheid van de thermocoupeldraad heeft een directe invloed op de nauwkeurigheid van de temperatuurmetingen in het systeem.
-
Procescontrole: In industriële omgevingen zijn nauwkeurige temperatuurmetingen essentieel voor procescontrole en kwaliteit van het product.Onnauwkeurigheden in temperatuurmetingen kunnen leiden tot inefficiënte processen of defecte producten.
-
Veiligheid: In toepassingen waar de temperatuur een cruciale rol speelt in de veiligheid, zoals bij chemische verwerking of HVAC-systemen,nauwkeurige temperatuurmetingen zijn essentieel om ongevallen of storingen van apparatuur te voorkomen.
-
Betrouwbaarheid: nauwkeurige thermocouple draden leveren betrouwbare temperatuurgegevens, wat leidt tot consistente prestaties en werking van systemen die afhankelijk zijn van temperatuurregeling.
-
Kalibratie: nauwkeurige thermoparen zijn gemakkelijker te kalibreren en te onderhouden, zodat ze na verloop van tijd nog steeds nauwkeurige temperatuurmetingen kunnen geven.
Terwijl andere factoren zoals temperatuurbereik, chemische compatibiliteit, duurzaamheid en kosten ook belangrijke overwegingen zijn bij het kiezen van thermocouple draad,de nauwkeurigheid heeft voorrang omdat deze rechtstreeks van invloed is op de kwaliteit en betrouwbaarheid van temperatuurmetingen in verschillende toepassingen;.
Types thermocoppels en temperatuurbereik
|
Naam van de dirigent
|
Thermocouple
Type
|
Graad |
Temperatuurbereik
°C
|
Toegestane tolerantie /°C |
| PtRh30-PtRh6 |
B. |
Ⅱ |
600 tot 1700 |
±0,25% t |
| Ⅲ |
600 tot 800 |
± 4 |
| 800 tot 1700 |
± 0,5% t |
| PtRh13-Pt |
R |
Ⅰ |
0~1100 |
± 1 |
| 1100~1600 |
±[1+(t-1100) ×0,3%] |
| Ⅱ |
0~600 |
± 15 |
| 600 tot 1600 |
±0,25% t |
| PtRh10-Pt |
S |
Ⅰ
|
0~1100 |
± 1 |
| 1100~1600 |
±[1+(t-1100) ×0,3%] |
|
Ⅱ
|
0~600 |
± 15 |
| 600 tot 1600 |
±0,25% t |
| NiCr-Ni |
K |
Ⅰ |
-40~1100 |
±1,5°C of ±0,4%t |
| Ⅱ |
-40~1300 |
±2,5°C of ±0,75% t |
| Ⅲ |
- 200 ~ 40 |
±2,5°C of ±1,5%t |
| NiCrSi-NiSi |
N |
Ⅰ |
-40~1100 |
±1,5°C of ±0,4%t |
| Ⅱ |
-40~1300 |
±2,5°C of ±0,75% t |
| Ⅲ |
- 200 ~ 40 |
±2,5°C of ±1,5%t |
| NiCr-CuNi (Constantan) |
E |
Ⅰ |
-40~1100 |
±1,5°C of ±0,4%t |
| Ⅱ |
-40~1300 |
±2,5°C of ±0,75% t |
| Ⅲ |
- 200 ~ 40 |
±2,5°C of ±1,5%t |
| Fe-CuNi (Constantan) |
J |
Ⅰ |
-40~750 |
±1,5°C of ±0,4%t |
| Ⅱ |
-40~750 |
±2,5°C of ±0,75% t |
| Cu-CuNi (Constantan) |
T |
Ⅰ |
-40~350 |
±0,5°C of ±0,4%t |
| Ⅱ |
-40~350 |
±1,0°C of ±0,75%t |
| Ⅲ |
- 200 ~ 40 |
±1,0°C of ±1,5%t |
Toepassing vanthermocoupledraad:
1. Optimalisatie van industriële processen
2. HVAC-systemenbeheer (verwarming, ventilatie en airconditioning (HVAC))
3. Precision in de voedselverwerking
4. Medische apparatuur en hulpmiddelen
5Optimalisatie van de prestaties van de auto
6. Luchtvaart- en ruimtevaartonderzoek en innovatie
7Energieopwekking en -distributie
8Laboratoriumonderzoek en ontwikkeling
9. Energiebeheer en energiebesparing
10- Veiligheid en beveiliging.
De levering en verpakking:
1.Verpakkingsgegevens: 500 m/1000 m per rol met plastic film en kartonverpakking.
2Leveringsdetail: 7 dagen, volgens de bestelhoeveelheid.
De producten van het thermocouple hebben de vorm:
Draad, staaf, staaf,
Meer foto's van thermo koppel draad:
dik draad:

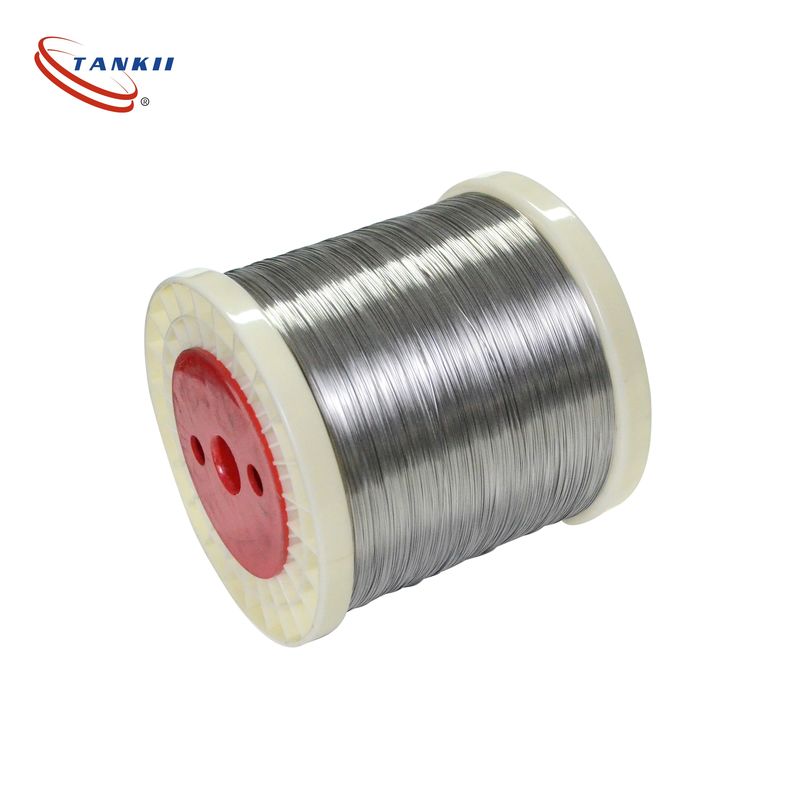

Draad op spoel:
Toepassing op thermocouplesensor:
Aanvraag voor verlengkabel:
Met isolatie
