0cr23al5 Warmtebestendige banden
, Stablohm 812 Verwarmingsresistentie banden
, Industriële weerstandsbanden voor verwarming

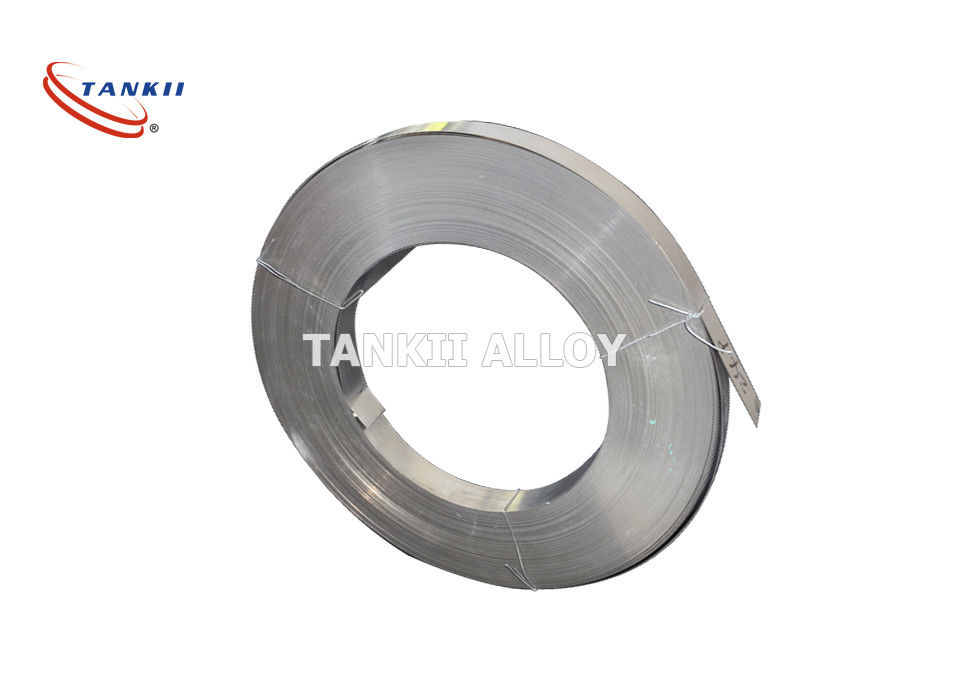

Fecral legering 815 Resistohm 135 Stablohm 812 0cr23al5 Verwarmingsresistentie banden voor industriële weerstand
Fecral legering 815 Resistohm 135 Stablohm 812 0cr23al5 Verwarmingsresistentie banden voor industriële weerstand
Een weerstandsdraad is een soort elektrische draad met hoge weerstand.
Applicatie voor weerstandsdraad omvat weerstanden, verwarmingselementen, elektrische verwarmers, elektrische ovens, toasters, en vele meer.
FeCrAl, een familie van ijzer-chroom-aluminium legeringen (TANKII APM, A-1, D en AF enz.) die in een breed scala van weerstand en hoge temperatuur toepassingen worden gebruikt, wordt ook gebruikt in de vorm van weerstand draden.
| Performance in de legeringsnomenclature |
0Cr25Al5 |
0Cr21Al6 |
0Cr23Al5 |
0Cr21Al4/0Cr19Al3 |
0Cr21Al6Nb |
0Cr27Al7Mo2 |
| Hoofd chemische samenstelling |
Cr |
23.0-26.0 |
19.0-22.0 |
20.5-23.5 |
18.0-21.0 |
21.0-23.0 |
26.5-27.8 |
| Al |
4.5-6.5 |
5.0-7.0 |
4.2-5.3 |
3.0-4.2 |
5.0-7.0 |
6.0-7.0 |
| Rust |
geschikt |
geschikt |
geschikt |
geschikt |
geschikt |
geschikt |
| Fe |
Rust |
Rust |
Rust |
Rust |
Rust |
Rust |
| |
|
|
|
|
Nb0.5 |
Mo1,8-2.2 |
| Max. continue bedrijfstemperatuur van het element°C) |
1250 |
1250 |
1250 |
1100 |
1350 |
1400 |
| Resistiviteit bij 20oCμΩ@ m) |
1.42 |
1.42 |
1.35 |
1.23 |
1.45 |
1.53 |
| Dichtheid ((g/cm3) |
7.1 |
7.16 |
7.25 |
7.35 |
7.1 |
7.1 |
| Thermische geleidbaarheid ((KJ/m@h@oC) |
46.1 |
63.2 |
60.2 |
46.9 |
46.1 |
|
| Lijnverruimingscoëfficiëntα ×10-6/oC) |
16 |
14.7 |
15 |
13.5 |
16 |
16 |
| Smeltpunt ca.oC) |
1500 |
1500 |
1500 |
1500 |
1510 |
1520 |
| Tensile sterkte ((N/mm2) |
630 tot en met 780 |
630 tot en met 780 |
630 tot en met 780 |
600-700 |
650-800 |
680-830 |
| Verlenging bij breuk ((%) |
> 12 |
> 12 |
> 12 |
> 12 |
> 12 |
> 10 |
| Variatie van het oppervlak ((%) |
60 tot 75 |
65-75 |
65-75 |
65-75 |
65-75 |
65-75 |
| Herhalingsbuigfrequentie ((F/R) |
> 5 |
> 5 |
> 5 |
> 5 |
> 5 |
> 5 |
| Hardheid (HB) |
200 tot 260 |
200 tot 260 |
200 tot 260 |
200 tot 260 |
200 tot 260 |
200 tot 260 |
| Continu bedieningsduur ((Uren/oC) |
≥ 80/1300 |
≥ 80/1300 |
≥ 80/1300 |
≥ 80/1250 |
≥ 50/1350 |
≥ 50/1350 |
| Micrografische structuur |
Ferriet |
Ferriet |
Ferriet |
Ferriet |
Ferriet |
Ferriet |
| Magnetische eigenschappen |
Magnetische |
Magnetische |
Magnetische |
Magnetische |
Magnetische |
Magnetische |
3Grootte.
Draad: 0,018 mm-10 mm
Band: 0,05*0,2 mm-2,0*6,0 mm
Strip: 0,5 × 5,0 mm × 5,0 × 250 mm
Bar: 10-100 mm
4. Typische toepassingen
Resistohm 135is een ferritische legering van de familie FeCrAl, die kan worden gebruikt als verwarmingselement met een weerstand tot 1200°C.
Resistohm 135moet worden gebruikt in een droge omgeving om roest te voorkomen, omdat dit geen roestvrij legering is.
De in Resistohm 135 gerealiseerde elementen hebben een uitstekende levensduur in een zwavelhoudende omgeving, en met name wanneer de atmosfeer ook oxideert.
Resistohm 135wordt gewoonlijk gebruikt in ovenen met keramische elementen, elementen voor aardewerkovens en buisvormige elementen.
Vanwege zijn weerstand tegen koolstofhoudende atmosfeer wordt Resistohm 135 gekozen voor de productie van aanstekers en brandstofbranderelementen.
Q1. Welke materialen (symbolen) worden gebruikt voor elektrische verwarmingsdraden?
- A.Het gebruik van legeringen van de Ni-Cr-serie en van legeringen van de Fe-Cr-Al-serie is vooral groot.
Q2. Wat is het voordeel of nadeel, afhankelijk van de materialen?
- A.In tabel 1 zullen we ze kort weergeven.
