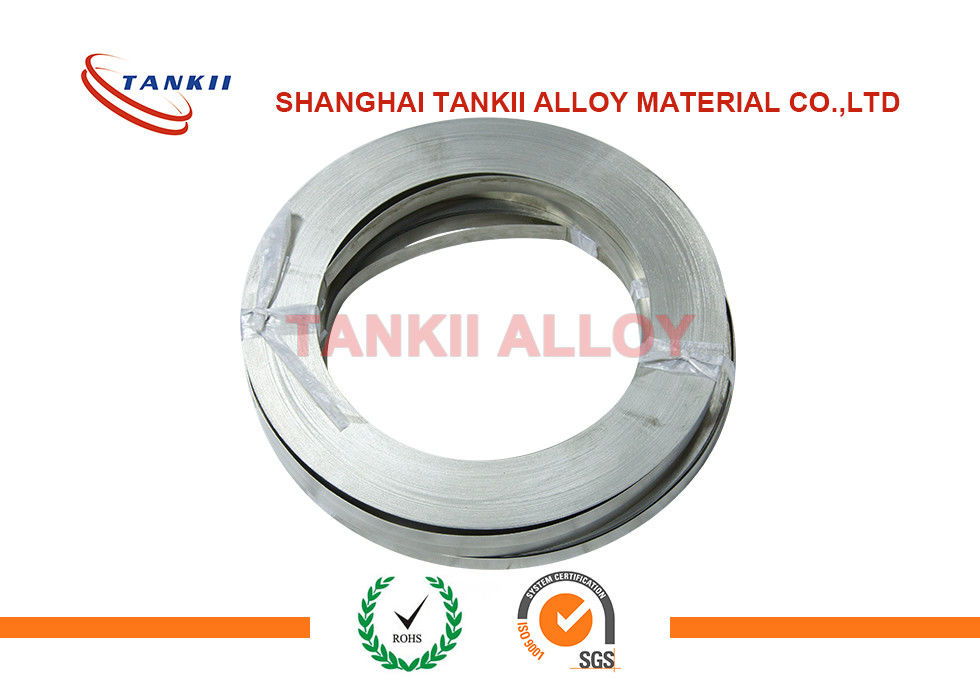

Constantan/Blad de Precisiestrook 0.6mm van Cupronickel de Goedkeuring van CuNi44 ROHS

Constantan is koper-nikkel legering die gewoonlijk uit 55%-Koper en 45%-Nikkel een bestaan. Zijn hoofdeigenschap is zijn weerstand die over een brede waaier van temperaturen constant is. Andere legeringen met zo ook lage temperatuurcoëfficiënten zijn gekend, zoals Manganin (Cu86Mn12Ni2).

Van alle moderne legeringen van de spanningsmaat, is Constantan het oudst, en nog het wijdst gebruikt. Deze situatie wijst op het feit dat constantan de beste algemene combinatie eigenschappen nodig voor vele toepassingen van de spanningsmaat heeft. Deze legering heeft, bijvoorbeeld, een voldoende hoge spanningsgevoeligheid, of maatfactor, die aan spanningsniveau en temperatuur vrij ongevoelig zijn. Zijn weerstandsvermogen is hoog genoeg om geschikte weerstandswaarden in zelfs zeer kleine netten te bereiken, en zijn temperatuurcoëfficiënt van weerstand is niet bovenmatig. Bovendien constantan wordt gekenmerkt door het goede moeheidsleven en vrij hoog verlengingsvermogen. Het moet worden genoteerd, echter, dat constantan neigt om een ononderbroken afwijking bij temperaturen boven 65 °C (150 °F) tentoon te stellen; en dit kenmerk zou moeten worden in acht genomen wanneer nul stabiliteit van de spanningsmaat over een periode van uren of dagen kritiek is.

a) Ni= 44%, Mn= 1,5%, Fe= 0,5%, Cu=-Saldo

b) A-legering: Zeer belangrijk, constantan kan voor zelf-temperatuurcompensatie worden verwerkt om een brede waaier van test materiële coëfficiënten van thermische uitbreiding aan te passen. Een legering wordt voorzien in zelf-temperatuur-compensatie (S-T-C) nummer 00, 03, 05, 06, 09, 13, 15, 18, 30, 40 en 50, voor gebruik op testmaterialen van overeenkomstige thermische die uitbreidingscoëfficiënten, voor een deel per miljoen door lengte (of µm/m) worden uitgedrukt per Kelvin of graad Celsius of graad Fahrenheit.

c) P-legering: Voor de meting van zeer grote spanningen, 5% (microstrain 50 000) of hierboven, ontharde is constantan (p-legering) het normaal geselecteerde netmateriaal. Constantan in deze vorm is zeer kneedbaar; en, in maatlengten van 0,125 binnen (3 mm) en langer, kan aan >20% worden gespannen. Het zou moeten worden in gedachten gehouden, echter, dat onder hoge cyclische spanningen de p-legering wat permanente weerstandsverandering met elke cyclus, zal tentoonstellen en een overeenkomstige nul verschuiving in de spanningsmaat zal veroorzaken. Wegens dit kenmerk, en tendens voor voorbarige netmislukking met het herhaalde spannen, p-wordt de legering niet doorgaans geadviseerd voor cyclische spanningstoepassingen. P de legering is beschikbaar met S-T-C aantallen 08 en 40 voor gebruik op metalen en plastieken, respectievelijk.
